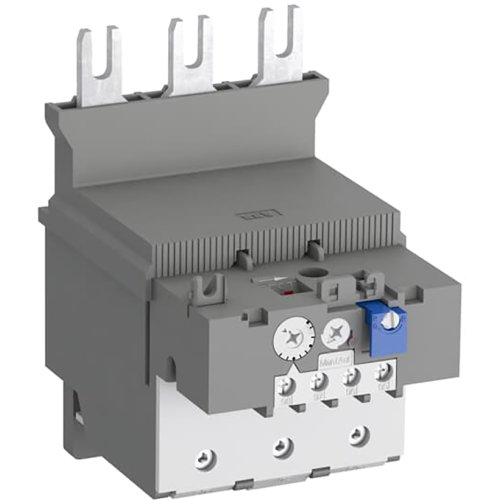

ABB Componenten Thermisch overbelasting relais Range: 110-142A voor AF116 to AF140
Artikelnummer: 20092219
Artikelnummer fabrikant: 1SAZ431201R1004
EAN Code: 4013614446849
ABB Componenten, Thermische beveiliging, TF140DU142, Thermisch overbelasting relais Range: 110-142A voor AF116 to AF140, Directaanbouw, CLASS 10 A, Schroefaansluiting
TF140DU-142 is een thermisch overbelastingsrelais voor het hoofdcircuit, ontworpen om motoren snel en betrouwbaar te beschermen bij overbelasting of fase-uitval. Met een instelbereik van 110–142 A en passend op AF116 tot AF140 blokcontactors, biedt het compacte ontwerp een directe, nette montage in motorstarters.Het relais heeft trip class 10A, temperatuurcompensatie voor consistente uitschakeling, een tripcontact (NC) en signaalcontact (NO) voor duidelijke statusmelding, en een selecteerbare automatische of handmatige reset. De trip‑free mechaniek voorkomt ongewenst herinschakelen, terwijl STOP- en testfunctie plus tripindicatie snelle diagnose en onderhoud ondersteunen. Resultaat: hogere bedrijfszekerheid, minder stilstand en eenvoudige inbedrijfstelling, met betrouwbare coördinatie binnen de Thermische beveiliging serie.
| Montagewijze | Directaanbouw |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Max. nom. bedrijfsspanning Ue | 690 V |
| Aantal hulpcontacten als wisselcontact | 1 |
| Aanloopklasse | CLASS 10 A |
| Instelbaar stroombereik | 110.000 - 142.000 A |
| Reset-functie ingang | Nee |
| Reset-functie automatisch | Ja |
| Reset-functie drukknop | Ja |
| Model | Thermische beveiliging |
