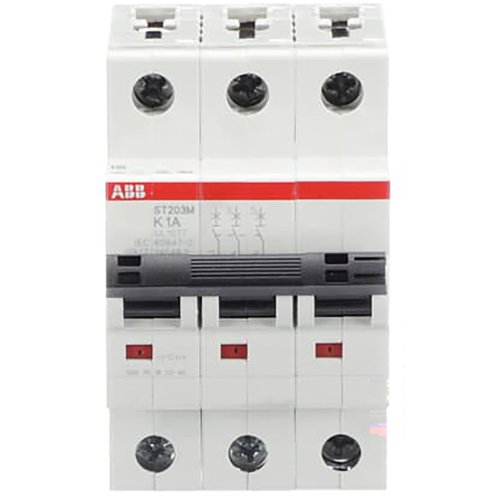

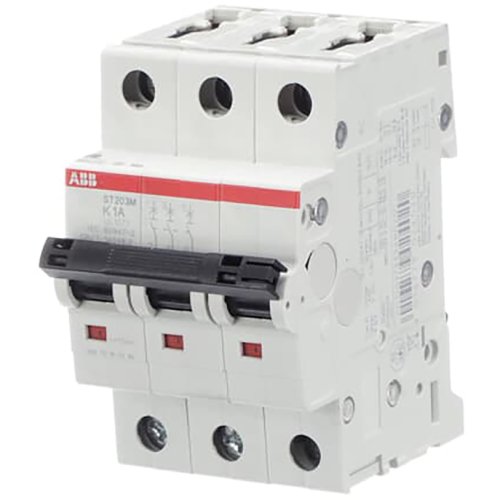

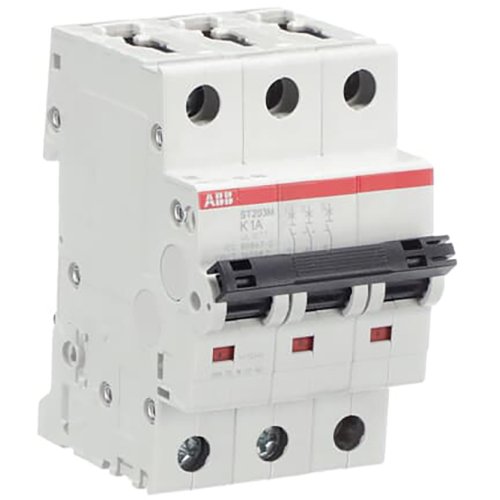

ABB Componenten ST203M-K1`Installatie automaat
Artikelnummer: 20116154
Artikelnummer fabrikant: 2CDS273334R0217
EAN Code: 4016779024020
ABB Componenten, System pro M compact, ST203M-K1, ST203M-K1`Installatie automaat, AC/DC, K, 3,2, IP20
De ST203M-K1 uit de System pro M compact-serie is een installatieautomaat voor het betrouwbaar beschermen van driefasige circuits tegen overbelasting en kortsluiting, bijvoorbeeld in besturingskasten en verdeelinrichtingen. Met een nominale waarde van 1 A biedt hij precieze beveiliging voor stuur- en signaallijnen zonder ongewenste onderbrekingen.Dankzij de K-karakteristiek schakelt hij selectief bij hoge inschakelstromen van motoren en transformatoren, terwijl een breekvermogen van 10 kA zekerheid geeft bij hoge foutstromen. Het 3‑polige ontwerp maakt hem geschikt voor driefasige verdelingen, en de compacte bouw past naadloos op DIN-rail. Binnen System pro M compact laat hij zich snel combineren met doorverbindingskammen en accessoires, wat plaatsbesparing, foutarme bekabeling en een efficiënte montage ondersteunt.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 1 A |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 35.000 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 25.000 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | K |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Verliesvermogen | 3,2 |
| Model | System pro M compact |
