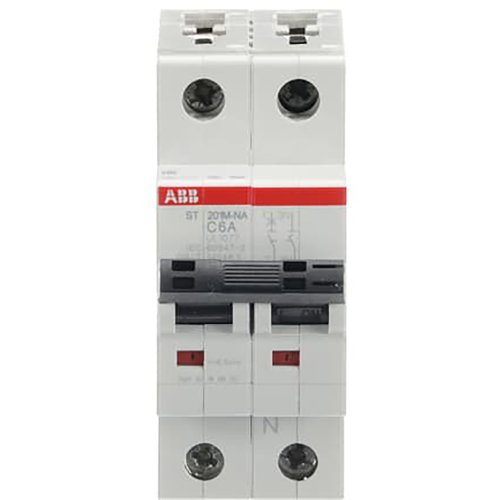

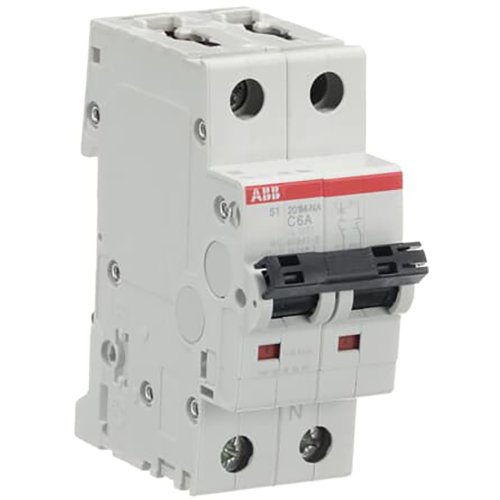

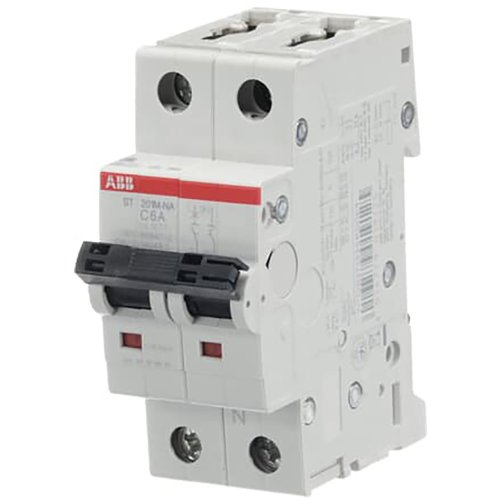

ABB Componenten ST201M-C6NA installatie automaat
Artikelnummer: 20115371
Artikelnummer fabrikant: 2CDS271335R0064
EAN Code: 4016779019125
ABB Componenten, System pro M compact, ST 201M C6 NA, ST201M-C6NA installatie automaat, AC/DC, C, IP20
De ST 201M C6 NA uit de System pro M compact serie is een installatieautomaat voor het beveiligen van eindgroepen tegen overbelasting en kortsluiting. Met een C-karakteristiek schakelt hij betrouwbaar af bij storingen, terwijl normale inschakelstromen van bijvoorbeeld verlichting en kleinere motoren probleemloos worden verwerkt.Dankzij een hoge afschakelcapaciteit van 10 kA blijft de verdeling veilig, ook bij hoge foutstromen. De uitvoering 1P+NA biedt beveiliging op de fase met gelijktijdige uitschakeling van de nul, wat de selectiviteit en bedrijfszekerheid in 1-fase toepassingen verhoogt. Het compacte DIN-rail ontwerp bespaart ruimte in de kast en sluit naadloos aan op System pro M compact toebehoren, waardoor montage en uitbreiding efficiënt verlopen. Nominale stroom: 6 A.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 6 A |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 35.000 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 25.000 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Model | System pro M compact |
