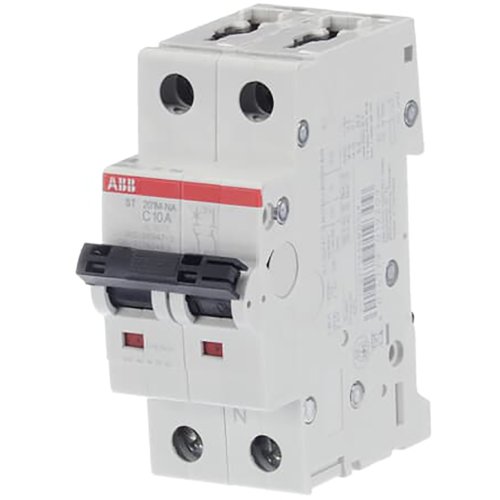

ABB Componenten ST201M-C10NA installatie automaat
Artikelnummer: 20115372
Artikelnummer fabrikant: 2CDS271335R0104
EAN Code: 4016779019309
ABB Componenten, System pro M compact, ST 201M C10 NA, ST201M-C10NA installatie automaat, AC/DC, C, IP20
De ST 201M C10 NA uit de System pro M compact serie is een installatieautomaat voor het betrouwbaar beveiligen van eindgroepen tegen overbelasting en kortsluiting. De C-karakteristiek maakt hem geschikt voor gemengde en licht inductieve belastingen, terwijl de 1P+NA-uitvoering fasebeveiliging combineert met een geschakelde nul voor extra bedrijfszekerheid en veilig schakelen.Met een hoog afschakelvermogen van 10 kA blijft de installatie stabiel, ook bij hoge foutstromen. Het compacte DIN-rail ontwerp bespaart ruimte in de verdeelinrichting en sluit naadloos aan op doorverbindingskammen voor snelle bekabeling. Robuuste klemmen zorgen voor een vaste, trillingbestendige aansluiting en de duidelijke schakelstand biedt directe statuscontrole. Zo levert de ST 201M C10 NA een betrouwbare, efficiënte en toekomstbestendige groepbeveiliging.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 35.000 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 25.000 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Model | System pro M compact |
