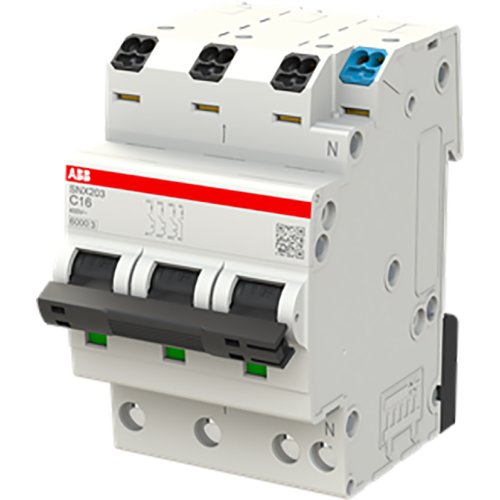

ABB Componenten SNX203-C16 Installatie-automaat - 3+NP - C - 16 A
Artikelnummer: 20125198
Artikelnummer fabrikant: 2CSS256301R0164
EAN Code: 8012542520559
ABB Componenten, System pro M compact, SNX203-C16, SNX203-C16 Installatie-automaat - 3+NP - C - 16 A, AC, C, 11,4, IP20
De SNX203-C16 is een installatieautomaat uit de System pro M compact serie voor betrouwbare beveiliging van eindgroepen tegen overbelasting en kortsluiting. Het 3P+N ontwerp in slechts 3 modulen beschermt driefasige circuits met afzonderlijke nulleider; de nul zit rechts voor herkenbare bekabeling en snelle controle. De C‑karakteristiek bij 16 A maakt hem geschikt voor gemengde en licht inductieve belasting in utiliteit en industrie.Als onderdeel van het FlexLine-portfolio biedt de SNX203-C16 ruimtebesparing in de railkast, een overzichtelijke opbouw en vlotte montage op DIN-rail. De consistente aansluitlogica verkleint kans op bedradingfouten en versnelt oplevering. Dankzij de System pro M compact architectuur is integratie met toebehoren en overige componenten eenvoudig, wat de continuïteit verhoogt en onderhoudstijden beperkt.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Nee |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 kA |
| Verliesvermogen | 11,4 |
| Model | System pro M compact |
