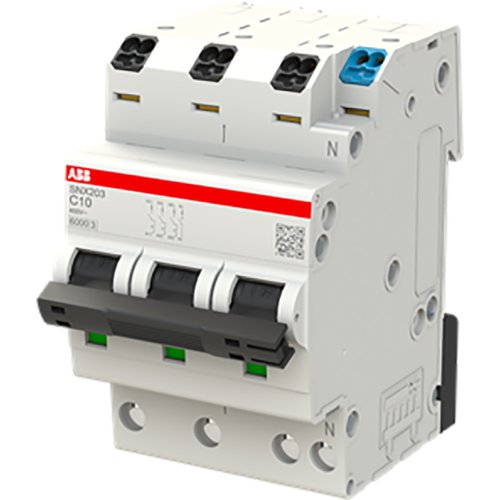

ABB Componenten SNX203-C10 Installatie-automaat - 3+NP - C - 10 A
Artikelnummer: 20125196
Artikelnummer fabrikant: 2CSS256301R0104
EAN Code: 8012542520351
ABB Componenten, System pro M compact, SNX203-C10, SNX203-C10 Installatie-automaat - 3+NP - C - 10 A, AC, C, 6,6, IP20
De SNX203-C10 is een installatieautomaat uit de System pro M compact serie. Dit 3P+N apparaat in 3 modulen beschermt eindgroepen betrouwbaar tegen overbelasting en kortsluiting. Met een C-karakteristiek en 10 A nominale stroom biedt het zekere beveiliging zonder ongewenste uitschakelingen bij inschakelstromen in algemene en licht inductieve toepassingen.De compacte bouw bespaart railruimte, terwijl de neuter rechts zorgt voor overzichtelijke bedrading en consistente opbouw. Als onderdeel van de FlexLine portfolio ondersteunt het een gestandaardiseerde, schaalbare paneelopbouw. Compatibiliteit met doorverbindingskam en signaal-/hulpcontact maakt snelle montage en duidelijke statusindicatie mogelijk. Heldere markeringen en een doordacht ontwerp versnellen engineering en onderhoud, zodat een veilige, nette en efficiënte verdeling eenvoudig haalbaar is.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Nee |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 kA |
| Verliesvermogen | 6,6 |
| Model | System pro M compact |
