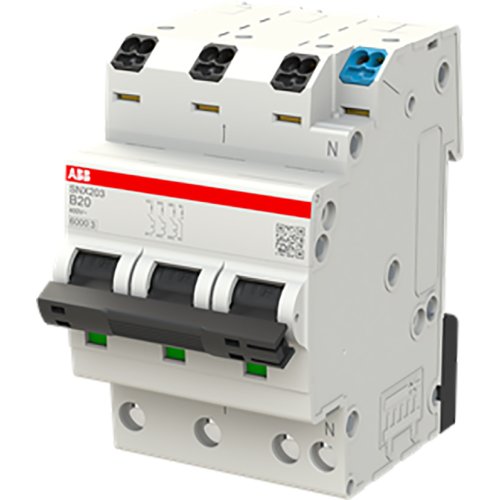

ABB Componenten SNX203-B20 Installatie-automaat- 3+NP - B - 20 A
Artikelnummer: 20125201
Artikelnummer fabrikant: 2CSS256301R0205
EAN Code: 8012542520153
ABB Componenten, System pro M compact, SNX203-B20, SNX203-B20 Installatie-automaat- 3+NP - B - 20 A, AC, B, 12,3, IP20
De SNX203-B20 uit de System pro M compact serie is een installatieautomaat voor het betrouwbaar beveiligen van drie fasen plus nul tegen overbelasting en kortsluiting. Met een 3P+N-uitvoering in slechts 3 modules past hij moeiteloos in compacte verdelers. De nul zit rechts, wat de bekabeling overzichtelijk houdt en de foutdiagnose versnelt. De B-karakteristiek met 20 A maakt hem geschikt voor standaard eindgroepen.Als onderdeel van het FlexLine-portfolio biedt de SNX203-B20 een consistente modulaire opbouw en snelle montage op DIN-rail. Dat levert tijdwinst op bij uitbreiding of service, terwijl de duidelijke poolindeling de kans op aansluitfouten verkleint. Zo combineert hij ruimtebesparing met stabiele uitschakelprestaties en een uniforme systeemlogica binnen dezelfde serie.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 20 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Nee |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 kA |
| Verliesvermogen | 12,3 |
| Model | System pro M compact |
