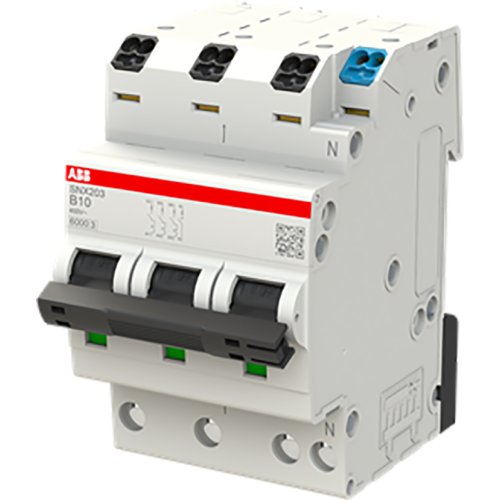

ABB Componenten SNX203-B10 Installatie-automaat - 3+NP - B - 10 A
Artikelnummer: 20125197
Artikelnummer fabrikant: 2CSS256301R0105
EAN Code: 8012542519850
ABB Componenten, System pro M compact, SNX203-B10, SNX203-B10 Installatie-automaat - 3+NP - B - 10 A, AC, B, 6,6, IP20
De SNX203-B10 uit de System pro M compact serie is een installatieautomaat voor het beveiligen van driefasige eindgroepen met nul tegen overbelasting en kortsluiting. Het 3P+N ontwerp in slechts 3 modules bespaart ruimte in de verdeler, terwijl de B-karakteristiek met 10 A nominale stroom gevoelige afgaande kringen betrouwbaar beschermt. De nul rechts maakt bekabeling overzichtelijk en versnelt de aansluiting op bestaande railsystemen.Als onderdeel van het FlexLine-portfolio biedt de SNX203-B10 consistente prestaties, DIN-rail montage en naadloze integratie met toebehoren binnen dezelfde lijn. Dit resulteert in snelle opbouw, nette kastindeling en voorspelbare selectiviteit. De combinatie van compacte bouw, duidelijke aansluitlogica en betrouwbare uitschakelkarakteristiek verhoogt de bedrijfszekerheid zonder extra ruimtebeslag.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Nee |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 kA |
| Verliesvermogen | 6,6 |
| Model | System pro M compact |
