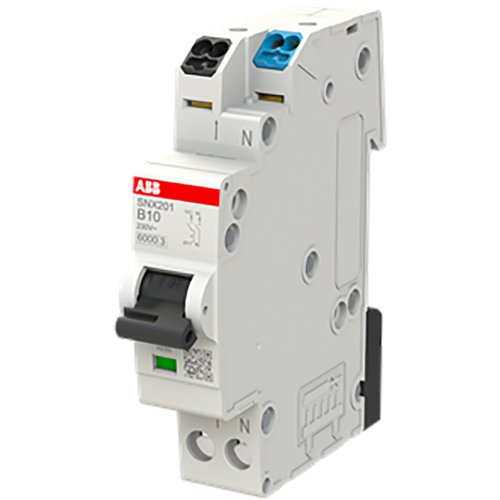

ABB Componenten SNX201-B10 Installatie-automaat - 1+NP - B - 10 A
Artikelnummer: 20125185
Artikelnummer fabrikant: 2CSS255301R0105
EAN Code: 8012542518259
ABB Componenten, System pro M compact, SNX201-B10, SNX201-B10 Installatie-automaat - 1+NP - B - 10 A, AC, B, 2,2, IP20
De SNX201-B10 uit de System pro M compact serie is een installatieautomaat voor het betrouwbaar beveiligen van eindgroepen tegen overbelasting en kortsluiting. Het 1P+N ontwerp in één module beschermt de fase en schakelt de nul mee; de nul zit rechts voor een eenduidige bedrading en overzicht in de kast. Geschikt voor DIN-railtoepassingen in gebouw- en machineomgevingen.Deze uitvoering met B-karakteristiek en 10 A is ideaal voor standaard licht- en contactdooscircuits, met snelle en voorspelbare uitschakeling. De compacte bouw bespaart railruimte, wat meer functionaliteit in hetzelfde veld toelaat. Als onderdeel van het FlexLine-portfolio sluit de SNX201-B10 naadloos aan op de System pro M compact familie, wat een consistente opbouw, eenvoudige uitbreiding en efficiënte service ondersteunt.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Nee |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Verliesvermogen | 2,2 |
| Model | System pro M compact |
