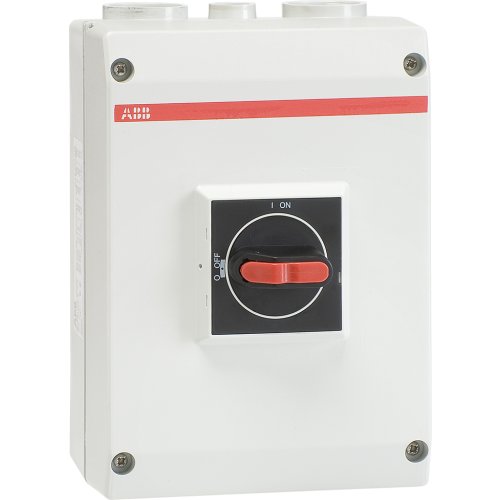

ABB Componenten Schakelaar in kast OTP63T4M
Artikelnummer: 20097156
Artikelnummer fabrikant: 1SCA150558R1001
EAN Code: 6417019806730
ABB Componenten, Enclosed Switches, OTP 63T4M, Schakelaar in kast OTP63T4M, IP65, Schroefaansluiting, Draaiknop, Zwart, Compleet apparaat in behuizing ingebouwd
De OTP 63T4M uit de Enclosed Switches-serie is een compacte werkschakelaar voor veilig uitschakelen en vergrendelen van machines en installaties tijdens onderhoud en inspectie. Met 4-polige schakeling (AC-23, 63 A, 415 V, 30 kW) en een gemonteerd hulpcontact biedt hij betrouwbare bediening en duidelijke statusfeedback in uiteenlopende toepassingen.De robuuste, glasvezelversterkte polycarbonaatbehuizing (IP65) is UV-bestendig en geschikt voor binnen en buiten. Voorgeprepareerde, getapte kabelinvoeren met knock-outs maken snelle, nette bekabeling mogelijk — twee parallelle voedingskabels en één stuurkabel van boven én onder. De zwarte selectorhendel is vergrendelbaar met drie hangsloten, terwijl de vergrendelde deksel desgewenst tijdelijk kan worden omzeild voor thermografische metingen. Geschikt voor een 5-draads systeem met vaste nul- en PE-klem voor een overzichtelijke, veilige aansluiting.
| Breedte | 145 |
| Aantal polen | 4 |
| Hoogte | 200 |
| Diepte | 90 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 115 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 16,5 kA |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 30 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 63 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 63 A |
| Schakelvermogen bij 400 V | 30 kW |
| Model | Enclosed Switches |
