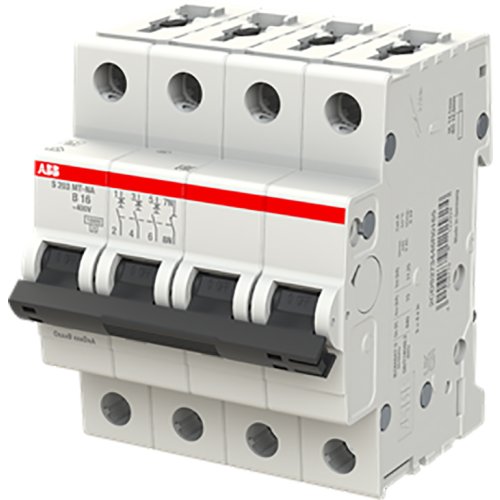

ABB Componenten S203MT-B16NA MCB- 3+NP - B - 16 A
Artikelnummer: 20116289
Artikelnummer fabrikant: 2CDS273446R0165
EAN Code: 4016779122924
ABB Componenten, System pro M compact, S203MT-B16NA, S203MT-B16NA MCB- 3+NP - B - 16 A, AC, B, IP20
De S203MT-B16NA uit de System pro M compact-serie is een installatieautomaat voor het veilig beveiligen van 3-fasige eindgroepen tegen overbelasting en kortsluiting. Met B-karakteristiek is hij ideaal voor standaard licht- en krachttoepassingen, terwijl 16 A nominale stroom en een schakelvermogen van 10 kA zorgen voor betrouwbare uitschakeling in verdeelinrichtingen.De uitvoering 3P + NA biedt een meeschakelende nul voor extra veiligheid en een nette scheiding van het circuit. Het compacte DIN-rail ontwerp past naadloos in modulaire borden en werkt samen met de doorverbindingskam van System pro M compact voor snelle, foutarme bekabeling. Dit resulteert in consistente prestaties, overzichtelijke montage en minder stilstand bij service of uitbreiding.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 4 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Verliesvermogen | 10 |
| Model | System pro M compact |
