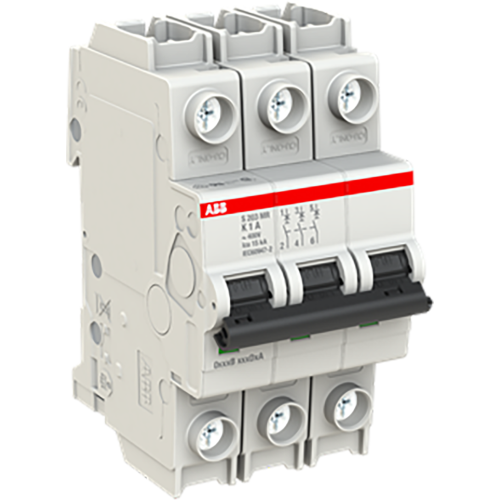

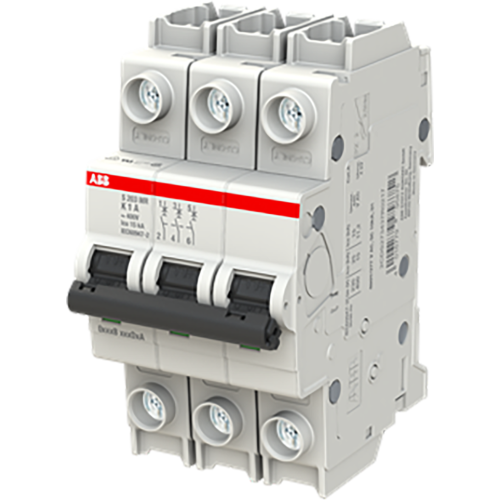

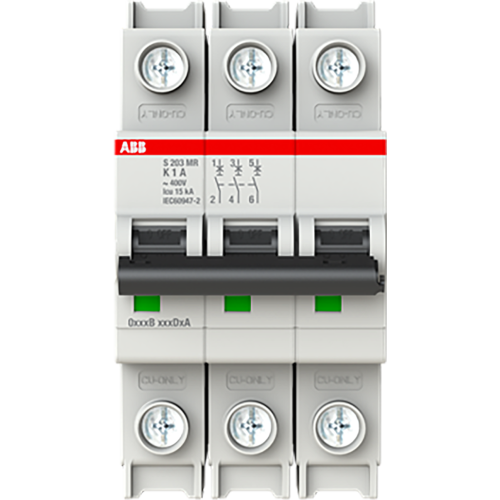

ABB Componenten S203MR-K1
Artikelnummer: 20116230
Artikelnummer fabrikant: 2CDS273437R0217
EAN Code: 4016779958752
ABB Componenten, System pro M compact, S203MR-K1, S203MR-K1, AC, K, IP20
De S203MR-K1 uit de System pro M compact serie is een installatieautomaat voor betrouwbare beveiliging van driefasige circuits met hoge inschakelstromen. Dankzij de K-karakteristiek schakelt hij trefzeker af bij foutstromen, terwijl normale pieken van motoren, spoelen en transformatoren ongemoeid blijven. Ideaal voor DIN-rail verdelingen waar continuïteit en selectiviteit cruciaal zijn.Met een afschakelvermogen van 10 kA blijft de installatie robuust bij kortsluitingen. De 1 A afstemming beschermt nauwkeurig stuur- en meetkringen, en de 3-polige uitvoering zorgt voor gelijktijdige uitschakeling over alle fasen. Conform UL 1077 ondersteunt hij paneelbouw en internationale toepassingen. De ringkabelschoen-aansluiting biedt trillingvaste, servicevriendelijke bekabeling. Compatibel met het System pro M compact ecosysteem, inclusief doorverbindingskam, voor snelle integratie en een nette, compacte opbouw.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 1 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | K |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Model | System pro M compact |
