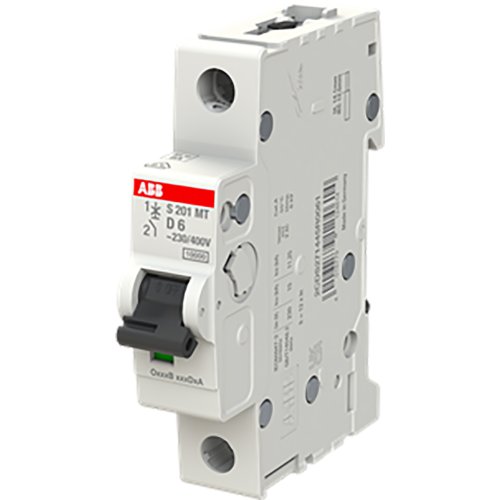

ABB Componenten S201MT-D6 MCB, 1P D6 10kA
Artikelnummer: 20115445
Artikelnummer fabrikant: 2CDS271445R0061
EAN Code: 4016779124614
ABB Componenten, System pro M compact, S201MT-D6, S201MT-D6 MCB, 1P D6 10kA, AC, D, 1,9, IP20
De S201MT-D6 is een 1-polige installatieautomaat uit de System pro M compact serie, ontworpen voor betrouwbare bescherming van eindgroepen tegen overbelasting en kortsluiting. Met D-karakteristiek en 6 A is hij bij uitstek geschikt voor toepassingen met hoge inschakelstromen, zoals motoren, spoelen en transformatoren. Past naadloos in verdelers en besturingspanelen op din-rail.Het hoge afschakelvermogen van 10 kA verhoogt de bedrijfszekerheid bij storingen, terwijl de compacte bouw ruimte bespaart in de railopbouw. Stevige klemmen zorgen voor een solide aansluiting en snelle installatie. De S201MT-D6 is eenvoudig te koppelen met een doorverbindingskam en uit te breiden met een hulpcontact of signaal-/hulpcontact, zodat status en schakelingen centraal bewaakt kunnen worden. Duidelijke markeringen ondersteunen foutloze montage en onderhoud.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 6 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | D |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Verliesvermogen | 1,9 |
| Model | System pro M compact |
