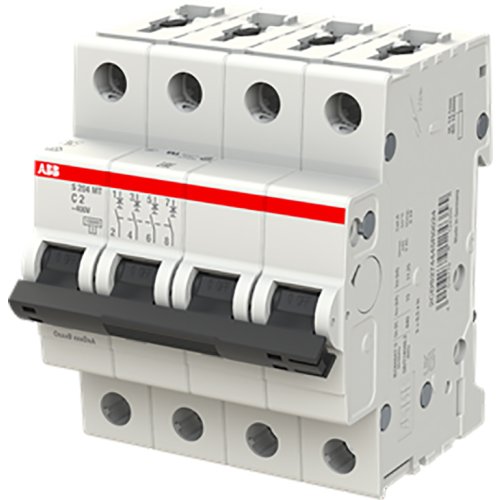

ABB Componenten S200MT-C2 4P C2 10kA Traction
Artikelnummer: 20116604
Artikelnummer fabrikant: 2CDS274445R0024
EAN Code: 4016779124355
ABB Componenten, System pro M compact, S204MT-C2, S200MT-C2 4P C2 10kA Traction, AC, C, 7,2, IP20
De S204MT-C2 uit de System pro M compact serie is een 4-polige installatieautomaat voor betrouwbare beveiliging van AC-circuits op DIN-rail. Hij schakelt snel af bij overbelasting en kortsluiting, zodat kritische eindgroepen en verdeelinrichtingen veilig en bedrijfszeker blijven.Met C-karakteristiek biedt hij een stevige marge voor inschakelstromen van motoren en inductieve lasten, terwijl een nominale stroom van 2 A precieze lijnbeveiliging mogelijk maakt. Het hoge afschakelvermogen van 10 kA vergroot de zekerheid in omgevingen met hogere kortsluitstromen. De compacte bouw bespaart ruimte in de kast, en 4-polig schakelen beschermt drie fasen plus nul in één handeling. Dankzij de S200MT-platformlogica is hij compatibel met gangbare doorverbindingskammen en signaal-/hulpcontacten, wat snelle montage en duidelijke statusmelding ondersteunt.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 2 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 4 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 4 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Verliesvermogen | 7,2 |
| Model | System pro M compact |
