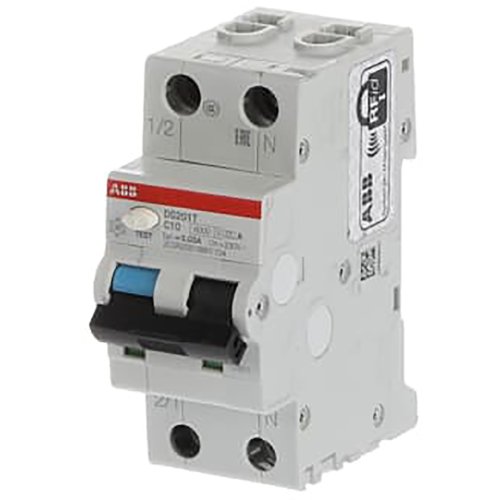

ABB Componenten RCBO traction 6kA, C char., 10A, A-type, 0,03A
Artikelnummer: 20124772
Artikelnummer fabrikant: 2CSR255188R1104
EAN Code: 8012542590019
ABB Componenten, System pro M compact, DS201T C10 A30, RCBO traction 6kA, C char., 10A, A-type, 0,03A, DIN-rail, AC, C, A, 2,3, IP20, Onvertraagd
De DS201T C10 A30 uit de System pro M compact serie is een aardlekautomaat voor eindgroepen in eenfasige circuits. Het apparaat combineert 1P+N-beveiliging in twee modules en schakelt betrouwbaar af bij overbelasting en kortsluiting, beschermt tegen sinusvormige aardfoutstromen en biedt bescherming tegen indirecte aanrakingen plus aanvullende bescherming tegen directe aanrakingen.Dankzij C-karakteristiek en 10 A nominale stroom voorkomt het ongewenst afschakelen bij inschakelstromen, terwijl type A 30 mA personenveiligheid waarborgt door zowel AC als pulserende DC lekstromen te detecteren. Met 6 kA kortsluitvastheid levert het vertrouwen in verdelers, en de bouw is geschikt voor toepassing in rollend materieel/traction-omgevingen. Compacte DIN-rail montage versnelt de opbouw en past naadloos binnen System pro M compact.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Breedte in module-eenheden | 2 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 25.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 16.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | Overig |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| High-immunity uitvoering | Nee |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Met vergrendelingsvoorziening | Nee |
| Nom. afschakelvermogen IEC 60947-2 | 10 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 2,3 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
