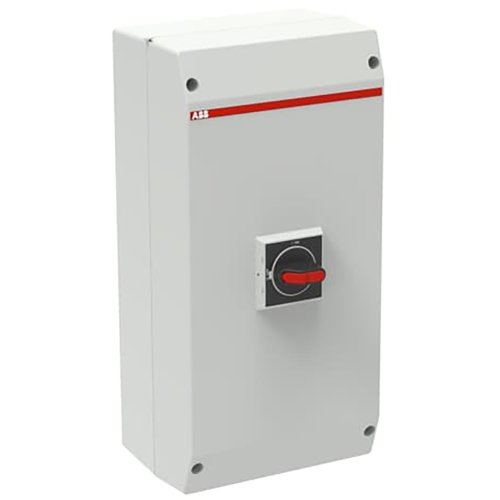

ABB Componenten OTP90T3U Veiligheidsschakelaar
Artikelnummer: 20094044
Artikelnummer fabrikant: 1SCA022430R0760
EAN Code: 6417019135489
ABB Componenten, Enclosed Switches, OTP90T3U, OTP90T3U Veiligheidsschakelaar, IP65, Draaiknop, Zwart, Compleet apparaat in behuizing ingebouwd
OTP90T3U Werkschakelaar voor het veilig scheiden en schakelen van installaties tot 90 A (AC-23) en 45 kW. Ideaal voor machine- en veldtoepassingen waar bedrijfszeker uitschakelen en vergrendelen essentieel is.De robuuste behuizing uit glasvezelversterkt polycarbonaat (Enclosed Switches) is UV‑bestendig en IP65, geschikt voor binnen en buiten. De zwarte selector‑hendel is vergrendelbaar met drie hangsloten voor betrouwbare LOTO‑procedures. Een vergrendelde deksel voorkomt ongewenst openen; de vergrendeling is doelgericht omzeilbaar voor thermografie en onderhoud. Inclusief gemonteerd hulpcontact (1NO0NC) voor statusmelding in besturingssystemen. Ontworpen voor een 5‑draads systeem met vaste nul‑ en PE‑klem, wat de bekabeling overzichtelijk maakt. Kabelinvoer kan flexibel worden gerealiseerd voor een nette, projectspecifieke montage.
| Breedte | 200 |
| Aantal polen | 3 |
| Hoogte | 400 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | Enclosed Switches |
