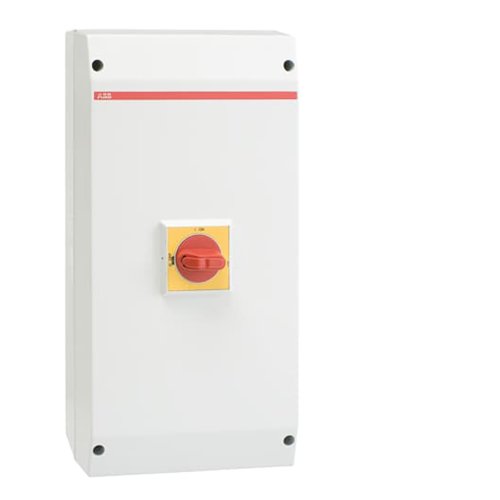

ABB Componenten OTP75A4U Veiligheidsschakelaar
Artikelnummer: 20094000
Artikelnummer fabrikant: 1SCA022401R1650
EAN Code: 6417019131016
ABB Componenten, Enclosed Switches, OTP75A4U, OTP75A4U Veiligheidsschakelaar, IP65, Draaiknop, Rood, Compleet apparaat in behuizing ingebouwd
De OTP75A4U werkschakelaar uit de Enclosed Switches serie is ontworpen voor veilig af- en inschakelen van machines en installaties. Als lastscheider in behuizing biedt hij betrouwbare scheiding tijdens onderhoud en noodsituaties, met 4-polige schakeling voor 5-draads systemen inclusief vaste N- en PE-klem.De robuuste, glasvezelversterkte polycarbonaatbehuizing is UV-bestendig en IP65, geschikt voor binnen en buiten. De rood/gele selector-hendel is vergrendelbaar met drie hangsloten voor duidelijke lockout/tagout. De dekselvergrendeling voorkomt onbedoelde toegang, maar is doelbewust te omzeilen voor bijvoorbeeld thermografische inspectie. Standaard Hulpcontact 1NO0NC vergemakkelijkt signalering. Met 80 A (AC-23), 415 V en 37 kW verwerkt hij zware belastingen, terwijl flexibele kabelinvoer ter plaatse kan worden gerealiseerd voor een nette, veilige montage.
| Breedte | 200 |
| Aantal polen | 4 |
| Hoogte | 400 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 115 A |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | Enclosed Switches |
