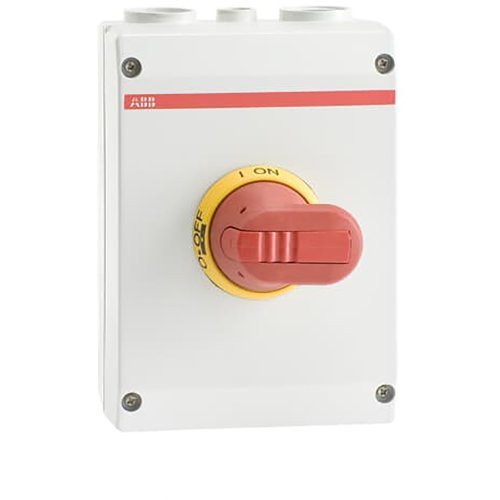

ABB Componenten OTP63AP3M Veiligheidsschakelaar
Artikelnummer: 20097016
Artikelnummer fabrikant: 1SCA132465R1001
EAN Code: 6417019615745
ABB Componenten, Enclosed Switches, OTP63AP3M, OTP63AP3M Veiligheidsschakelaar, IP65, Lange draaigreep, Rood, Compleet apparaat in behuizing ingebouwd
OTP63AP3M Werkschakelaar uit de serie Enclosed Switches is ontworpen voor veilig uitschakelen en vergrendelen van machines en verdeelinrichtingen. De 3-polige uitvoering (AC-23, 63 A, 415 V, 30 kW) schakelt betrouwbaar onder belasting, met een meegeleverd hulpcontact (1NO0NC) voor status- of besturingssignalen.De robuuste kunststof behuizing van glasvezelversterkt polycarbonaat is UV-bestendig en IP65, geschikt voor binnen- én buitentoepassingen. De rood-gele pistoolhendel is vergrendelbaar met drie hangsloten voor veilige lockout/tagout. Een vergrendelde deksel voorkomt ongewenste toegang; de vergrendeling is omzeilbaar voor thermografische inspecties. Voor snelle bekabeling zijn de invoeren getapt met knock-outs voor twee parallelle krachtkabels plus een stuurkabel, boven en onder. Geschikt voor een 5-aderig systeem, met vaste nul- en PE-klem voor overzichtelijke aansluiting.
| Breedte | 145 |
| Aantal polen | 3 |
| Hoogte | 200 |
| Diepte | 90 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 115 A |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 30 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 63 A |
| Schakelvermogen bij 400 V | 30 kW |
| Model | Enclosed Switches |
