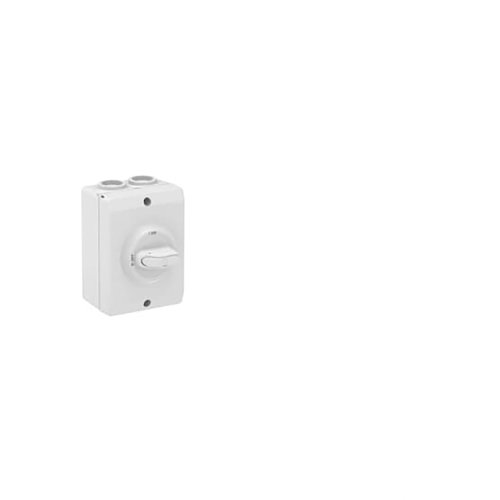

ABB Componenten OTP16H3M1 Veiligheidsschakelaar
Artikelnummer: 20094054
Artikelnummer fabrikant: 1SCA022432R1090
EAN Code: 6417019136523
ABB Componenten, Enclosed Switches, OTP16H3M1, OTP16H3M1 Veiligheidsschakelaar, IP65, Draaiknop, Wit, Compleet apparaat in behuizing ingebouwd
De OTP16H3M1 uit de Enclosed Switches-serie is een werkschakelaar in behuizing voor het veilig uitschakelen en vergrendelen van machines en voedingen tot 16 A (AC-23, 415 V, 7,5 kW). Ideaal voor betrouwbare scheiding bij onderhoud of noodstop, binnen én buiten.De stijve, glasvezelversterkte polycarbonaatbehuizing is UV-bestendig en IP65 tegen waterstralen. De witte selector-hendel is vergrendelbaar voor drie hangsloten en de afdekking is mechanisch vergrendeld voor extra veiligheid. Voor snelle, nette montage zijn er getapte invoeren met knock-outs voor twee parallelle kabels aan zowel boven- als onderzijde. Geschikt voor 5-draadsystemen met vaste nuldraad- en PE-klem. Wordt geleverd met twee membraandoorvoeren en twee trekontlasters, zodat installatie meteen compleet en bedrijfszeker is.
| Breedte | 85 |
| Aantal polen | 3 |
| Hoogte | 120 |
| Diepte | 60 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Wit |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 40 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 7,5 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 16 A |
| Schakelvermogen bij 400 V | 7,5 kW |
| Model | Enclosed Switches |
