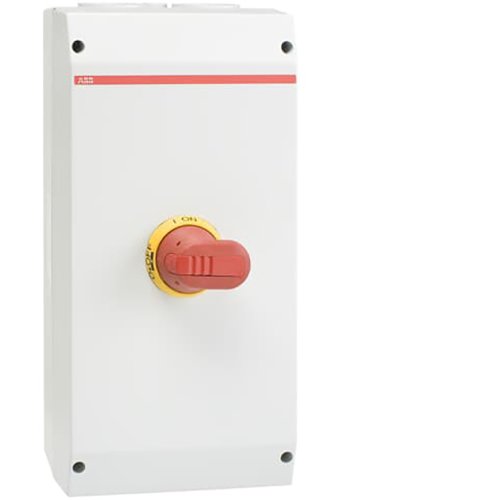

ABB Componenten OTP125BA6M Gesloten lastscheider
Artikelnummer: 20095179
Artikelnummer fabrikant: 1SCA022812R7690
EAN Code: 6417019274928
ABB Componenten, Enclosed Switches, OTP125BA6M, OTP125BA6M Gesloten lastscheider, IP65, Lange draaigreep, Rood, Compleet apparaat in behuizing ingebouwd
OTP125BA6M is een werkschakelaar in behuizing uit de serie Enclosed Switches, bedoeld voor het veilig scheiden en uitschakelen van vermogenskringen tot 415 V AC-23, 90 A (45 kW) in 5‑draads systemen. Ideaal voor toepassingen waar bedrijfszekerheid, veiligheid en duidelijke bediening centraal staan.De glasvezelversterkte polycarbonaat behuizing (IP65) is UV‑bestendig en bestand tegen lage‑druk waterstralen, waardoor hij zowel binnen als buiten inzetbaar is. De rood/gele pistool‑hendel is vergrendelbaar met drie hangsloten, terwijl de interlocked cover ongewenste bediening voorkomt en indien nodig tijdelijk te omzeilen is voor thermografische inspecties. Getapte kabelinvoeren met knock‑outs faciliteren twee parallelle krachtkabels en één stuurkabel, van boven én onder. Een vaste nulklem en PE‑klem versnellen een nette, foutloze bekabeling.
| Breedte | 200 |
| Aantal polen | 6 |
| Hoogte | 400 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | Enclosed Switches |
