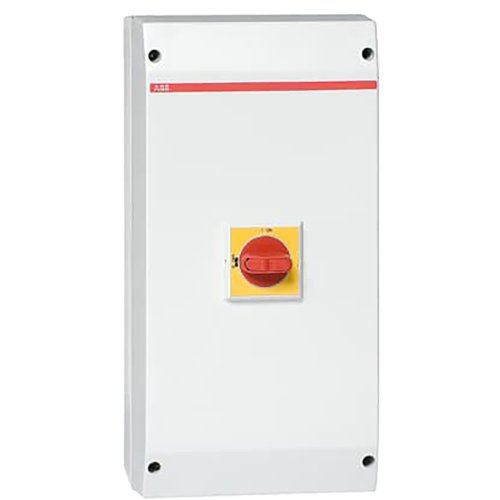

ABB Componenten OTP125BA3U Gesloten lastscheider
Artikelnummer: 20094017
Artikelnummer fabrikant: 1SCA022401R3940
EAN Code: 6417019131245
ABB Componenten, Enclosed Switches, OTP125BA3U, OTP125BA3U Gesloten lastscheider, IP65, Draaiknop, Rood, Compleet apparaat in behuizing ingebouwd
OTP125BA3U Werkschakelaar in behuizing uit de serie Enclosed Switches is ontworpen voor het veilig scheiden en uitschakelen van circuits tot 415 V, AC-23, 90 A (45 kW). Ideaal voor machine- en lijnafschakeling in binnen- en buitentoepassingen.De starre, glasvezelversterkte polycarbonaatbehuizing (IP65) is UV-bestendig en bestand tegen lage-druk waterstralen. De rood-gele hendel is vergrendelbaar met drie hangsloten voor veilig onderhoud. De dekselvergrendeling voorkomt openen onder belasting en is omzeilbaar voor thermografie. Voorbereid op 5-aderige systemen met vaste nul- en PE-klem voor snelle, foutarme bekabeling. Kabelinvoeren worden naar wens aangebracht. Dit levert een robuuste, onderhoudsvriendelijke oplossing met hoge bedrijfszekerheid en duidelijke statusindicatie.
| Breedte | 200 |
| Aantal polen | 3 |
| Hoogte | 400 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | Enclosed Switches |
