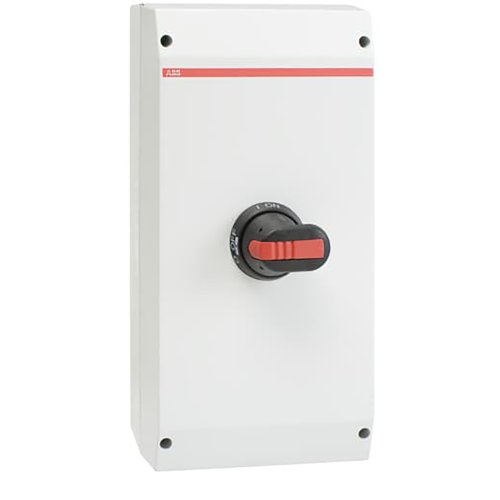

ABB Componenten OTP125B6U Gesloten lastscheider
Artikelnummer: 20094030
Artikelnummer fabrikant: 1SCA022401R6700
EAN Code: 6417019131528
ABB Componenten, Enclosed Switches, OTP125B6U, OTP125B6U Gesloten lastscheider, IP65, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
OTP125B6U Werkschakelaar in behuizing uit de Enclosed Switches-serie is ontworpen voor veilig schakelen en scheiden van machines en distributiegroepen. De 6-polige uitvoering ondersteunt AC-23 toepassingen tot 90 A en biedt betrouwbare bedrijfszekerheid in zowel binnen- als buitenopstellingen.De slagvaste, UV-bestendige behuizing van glasvezelversterkt polycarbonaat met IP65-bescherming houdt stof en water buiten. De zwarte pistoolhendel is vergrendelbaar met drie hangsloten voor veilig onderhoud, terwijl het vergrendelde deksel ongewenste bediening voorkomt. Voor inspecties kan de vergrendeling doelbewust worden omzeild. Flexibele montage dankzij zelf te realiseren kabelinvoer. Geschikt voor 5-aderige systemen met vaste N- en PE-klem, wat aansluitgemak en consistentie in de bekabeling biedt. Ideaal wanneer robuustheid, veiligheid en servicevriendelijkheid centraal staan.
| Breedte | 200 |
| Aantal polen | 6 |
| Hoogte | 400 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | Enclosed Switches |
