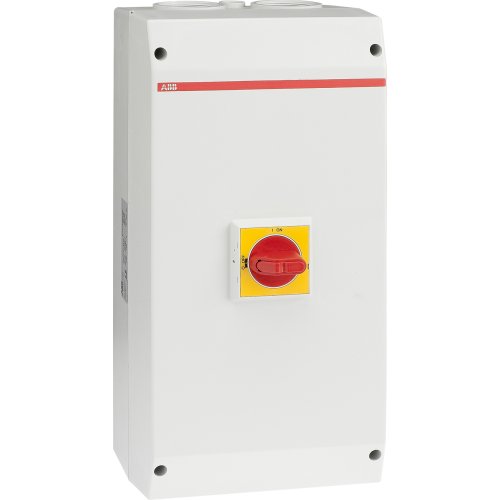

ABB Componenten OTP100BA3M Enclosed Switch Disconnector
Artikelnummer: 20096962
Artikelnummer fabrikant: 1SCA126069R1001
EAN Code: 6417019560687
ABB Componenten, Enclosed Switches, OTP100BA3M, OTP100BA3M Enclosed Switch Disconnector, IP65, Draaiknop, Rood, Compleet apparaat in behuizing ingebouwd
OTP100BA3M Werkschakelaar uit de serie Enclosed Switches is een robuuste lastscheider in behuizing voor het veilig schakelen en afschakelen van machines en installaties. Dankzij de IP65‑behuizing van glasvezelversterkt polycarbonaat is hij UV‑bestendig en geschikt voor binnen en buiten. Ideaal voor hoofdschakel- en onderhoudstoepassingen waar bedrijfszekerheid telt.Belangrijke pluspunten: rode/gele selector‑hendel, vergrendelbaar met drie hangsloten voor duidelijke status en extra veiligheid. Het deksel is vergrendeld en de vergrendeling is omzeilbaar voor thermografische inspecties zonder onnodige demontage. Getapte kabelinvoeren met knock‑outs bieden snelle, nette bedrading voor twee parallelle krachtkabels en één stuurkabel, van boven en onder. Uitgerust voor 5‑aderige systemen met vaste nulklem en PE‑klem. Capaciteit: 3‑polig, AC‑23, 80 A, 37 kW.
| Breedte | 200 |
| Aantal polen | 3 |
| Hoogte | 400 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 115 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | Enclosed Switches |
