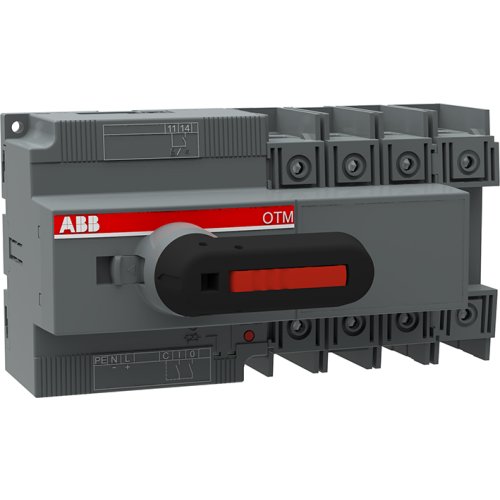

ABB Componenten OTM40F4M230V GEMOTORISEERDE SCHAKELAAR
Artikelnummer: 20096845
Artikelnummer fabrikant: 1SCA122977R1001
EAN Code: 6417019538624
ABB Componenten, OTM, OTM40F4M230V, OTM40F4M230V GEMOTORISEERDE SCHAKELAAR, 186,5, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OTM40F4M230V is een gemotoriseerde werkschakelaar voor het veilig schakelen en scheiden van voedingslijnen en machines in industriële omgevingen. Dankzij het 4-polige ontwerp is hij geschikt voor driefase‑toepassingen met nul, terwijl bodemmontage een compacte en overzichtelijke inbouw mogelijk maakt.De aandrijving op 230 V maakt snelle, betrouwbare afstandsbediening mogelijk en verkort stilstandtijden. Beschermde klemmen verhogen de veiligheid en verminderen het risico op aanraking of onbedoeld contact. Een robuuste hendel biedt daarnaast handbediende bediening voor service of noodbediening, zodat processen altijd onder controle blijven. De OTM‑serie staat voor consistente prestaties en eenvoudige integratie in schakelpanelen, met duidelijke statusindicatie en een constructie die is ontworpen voor langdurige, betrouwbare inzet.
| Breedte | 186,5 |
| Aantal polen | 4 |
| Hoogte | 100 |
| Diepte | 116 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 40 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Nee |
| Nom. vermogen, AC-23, 400 V | 11 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 40 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 23 A |
| Schakelvermogen bij 400 V | 11 kW |
| Model | OTM |
