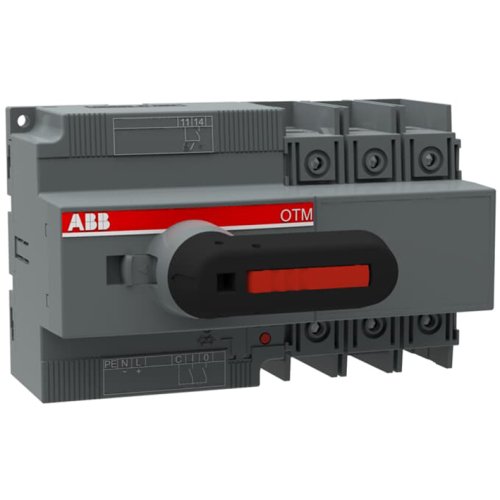

ABB Componenten OTM40F3M230V GEMOTORISEERDE SCHAKELAAR
Artikelnummer: 20096840
Artikelnummer fabrikant: 1SCA122972R1001
EAN Code: 6417019538570
ABB Componenten, Transfer Switch, OTM40F3M230V, OTM40F3M230V GEMOTORISEERDE SCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OTM40F3M230V uit de OTM-serie is een gemotoriseerde werkschakelaar voor betrouwbaar schakelen en scheiden van driefasige circuits in besturings- en verdelingspanelen. Ideaal wanneer frequente of geautomatiseerde schakelmomenten nodig zijn, met de zekerheid van een duidelijke, veilige onderbreking.De 3-polige uitvoering met bodemmontage integreert snel in bestaande opstellingen. Beschermde klemmen verminderen aanrakingsrisico’s en ondersteunen een nette, robuuste bekabeling. Naast de gemotoriseerde werking beschikt dit model over een hendel voor handbediende bediening, waardoor bedrijfscontinuïteit behouden blijft bij onderhoud of storingen. Het resultaat: efficiëntere panelen, hogere veiligheid en flexibele bediening – van automatische aansturing tot directe handmatige controle, passend bij zowel nieuwe installaties als retrofit-toepassingen.
| Breedte | 160 |
| Aantal polen | 3 |
| Hoogte | 100 |
| Diepte | 116 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 40 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Nee |
| Nom. vermogen, AC-23, 400 V | 11 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 40 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 23 A |
| Schakelvermogen bij 400 V | 11 kW |
| Model | OTM |
