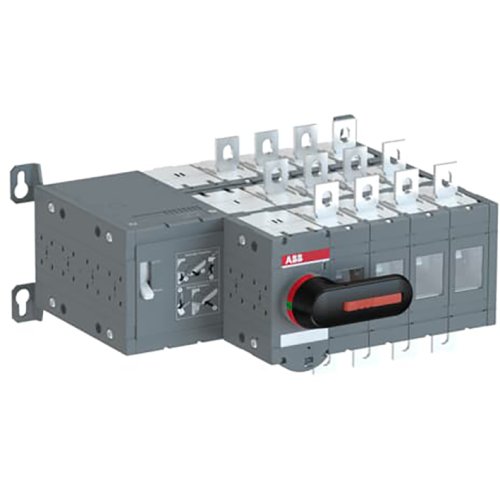

ABB Componenten OTM250E4YM230C GEMOTORISEERDE BYPASS
Artikelnummer: 20097074
Artikelnummer fabrikant: 1SCA140870R1001
EAN Code: 6417019686486
ABB Componenten, By-pass Switch, OTM250E4YM230C, OTM250E4YM230C GEMOTORISEERDE BYPASS, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
OTM250E4YM230C is een gemotoriseerde bypass werkschakelaar uit de By-pass Switch serie, ontworpen om belastingen veilig over te zetten tussen voedingsbronnen en de primaire omschakelaar te bypassen tijdens onderhoud. Dit maakt continuïteit van het proces mogelijk zonder complexe ombouw of lange stilstand.De direct gemonteerde hendel biedt duidelijke, lokale bediening wanneer dat nodig is, terwijl de gemotoriseerde aansturing zorgt voor snelle, afstandsgestuurde omschakeling. De open overgang voorkomt parallelling van bronnen, wat de veiligheid en voorspelbaarheid bij schakelmomenten verhoogt. Ideaal voor toepassingen waar bedrijfszekerheid en onderhoudbaarheid cruciaal zijn: eenvoudig in te bouwen, overzichtelijk in bediening en klaar voor integratie in besturingssystemen.
| Breedte | 331 |
| Aantal polen | 4 |
| Hoogte | 150 |
| Diepte | 285 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 250 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Nee |
| Nom. vermogen, AC-23, 400 V | 140 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Schakelvermogen bij 400 V | 140 kW |
| Model | By-pass Switch |
