ABB Componenten OTL125BA3B Werkschakelaar
Artikelnummer: 20094169
Artikelnummer fabrikant: 1SCA022563R0250
EAN Code: 6417019180823
ABB Componenten, Enclosed Switches, OTL125BA3B, OTL125BA3B Werkschakelaar, IP65, Lange draaigreep, Rood, Compleet apparaat in behuizing ingebouwd

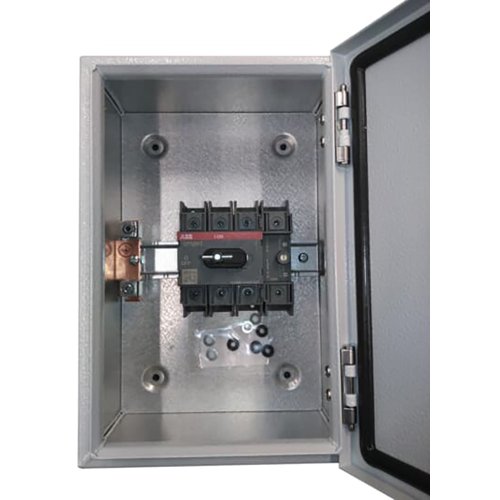

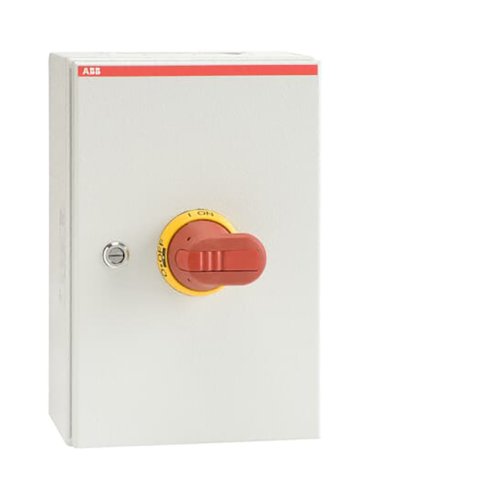

OTL125BA3B Werkschakelaar uit de Enclosed Switches-serie is ontworpen voor het veilig scheiden en uitschakelen van driefasige voedingslijnen naar machines en installaties. Dankzij de 3-polige uitvoering met AC-23 belastbaarheid tot 90 A (45 kW) biedt hij betrouwbare bediening en duidelijke statusweergave met de rood-gele hendel aan de voorzijde.De stalen plaatbehuizing met polyester poedercoating (IP65) is robuust en geschikt voor buitengebruik, ook bij UV-blootstelling, water en tijdelijke onderdompeling. De dekselvergrendeling voorkomt openen onder spanning en is tijdelijk te omzeilen voor thermografie. Een scharnierende deur met slot verhoogt de veiligheid, terwijl knock-out kabelinvoeren de montage versnellen. Inclusief N- en PE-klemmen voor een nette, complete aansluiting. Kortom: een compacte Lastscheider in behuizing met maximale bedrijfszekerheid.
| Breedte | 200 |
| Aantal polen | 3 |
| Hoogte | 300 |
| Diepte | 135 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | Enclosed Switches |
