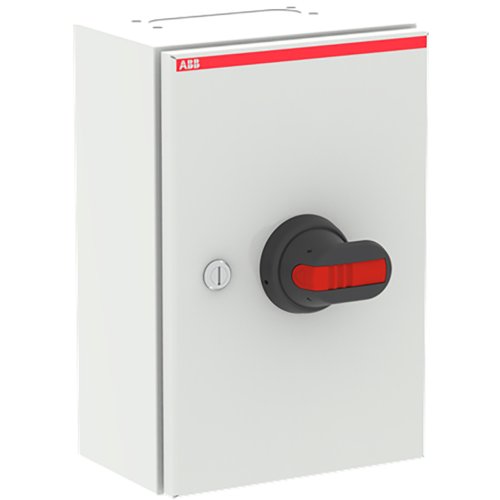

ABB Componenten OTL100B3B Enclosed Switch Disconnector 3-p. 415V AC23 80A, 37kW
Artikelnummer: 20094168
Artikelnummer fabrikant: 1SCA022562R8350
EAN Code: 6417019180649
ABB Componenten, Enclosed Switches, OTL100B3B, OTL100B3B Enclosed Switch Disconnector 3-p. 415V AC23 80A, 37kW, IP65, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OTL100B3B is een robuuste Werkschakelaar voor het veilig onderbreken en scheiden van driefasige circuits tot 415 V AC23, 80 A en 37 kW. Ideaal voor hoofdschakeling, onderhoud en nooduitschakeling in industriële omgevingen, met een stalen plaatbehuizing en IP65-bescherming voor betrouwbare inzet binnen én buiten.De scharnierende deur met slot en vergrendeld deksel voorkomt openen wanneer de schakelaar ingeschakeld is; de vergrendeling is doelbewust te omzeilen voor thermografie. De zwarte pistool-hendel biedt duidelijke standweergave en grip. UV-, water- en dompelbestendigheid volgens UL746C verhoogt de bedrijfszekerheid. Knock-out kabelinvoeren versnellen montage, terwijl meegeleverde N- en PE-klemmen het bekabelen vereenvoudigen. Onderdeel van de Enclosed Switches-serie voor consistente prestaties en compatibiliteit.
| Breedte | 200 |
| Aantal polen | 3 |
| Hoogte | 300 |
| Diepte | 135 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 115 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 100 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | Enclosed Switches |
