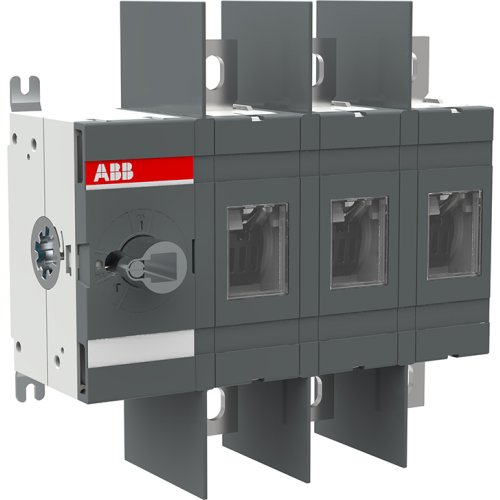

ABB Componenten OTHV315E03W LASTSCHEIDER 315A, 3P, 1000VAC
Artikelnummer: 20097679
Artikelnummer fabrikant: 1SCA162976R1001
EAN Code: 6417019929286
ABB Componenten, OTHV, OTHV315E03W, OTHV315E03W LASTSCHEIDER 315A, 3P, 1000VAC, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De OTHV315E03W werkschakelaar uit de OTHV-serie is ontworpen voor veilig schakelen en isoleren in 800–1000 VAC-toepassingen. Deze 3-polige uitvoering is geschikt voor 315 A en wordt aan de voorzijde bediend, met Bodemmontage op de Bodem voor een nette, ruimtebesparende paneelopbouw. Ideaal voor betrouwbare onderbreking bij onderhoud en wisselingen, met duidelijke scheiding van het circuit.De uitvoering zonder As en Hendel biedt flexibiliteit: kies het bedieningsmechanisme dat het best past bij de toepassing. De robuuste constructie ondersteunt consistente prestaties onder zware belasting, terwijl frontbediening de bediening vereenvoudigt en de veiligheid verhoogt. Dankzij de OTHV-platformlogica is integratie in bestaande systemen eenvoudig, met voorspelbare montage en snelle inbedrijfstelling.
| Breedte | 221 |
| Aantal polen | 3 |
| Hoogte | 220 |
| Diepte | 107 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 315 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Model | OTHV |
