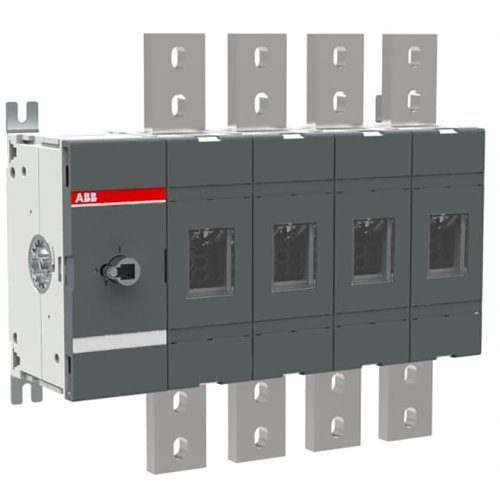

ABB Componenten OTHV1250E04 LASTSCHEIDER 1250A, 4P, 1000VAC
Artikelnummer: 20097635
Artikelnummer fabrikant: 1SCA162932R1001
EAN Code: 6417019928845
ABB Componenten, OTHV, OTHV1250E04, OTHV1250E04 LASTSCHEIDER 1250A, 4P, 1000VAC, 414,5, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De OTHV1250E04 is een 4-polige werkschakelaar voor betrouwbare scheiding en veilige lastonderbreking in zware 800–1000 VAC toepassingen. Met 1250 A schakelvermogen, frontbediening en bodemmontage biedt hij een solide basis voor hoofd- en noodschakelingen, onderhoudsisolatie en een veilige werkplek. Onderdeel van de OTHV-serie, ontworpen voor consistente prestaties in veeleisende omgevingen.Belangrijke pluspunten: 4-polige uitschakeling voor volledige fase-onderbreking, frontbediening voor directe toegankelijkheid en duidelijke status, en bodemmontage voor efficiënte paneelopbouw. Het robuuste ontwerp minimaliseert stilstand en verhoogt de bedrijfszekerheid. As en hendel niet inbegrepen, waardoor de keuze voor bedieningscomponenten flexibel blijft en naadloos kan worden afgestemd op de toepassing.
| Breedte | 414,5 |
| Aantal polen | 4 |
| Hoogte | 372 |
| Diepte | 167 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.600 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Model | OTHV |
