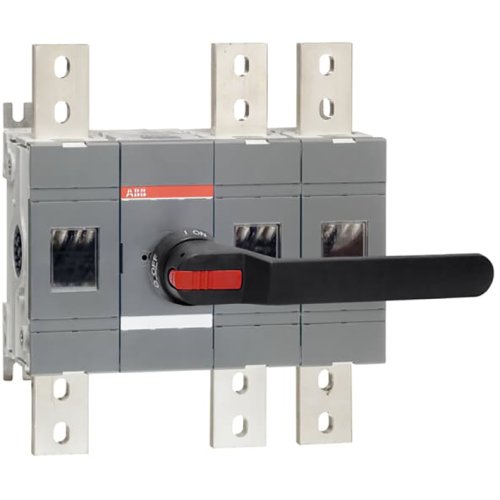

ABB Componenten OTHV1000E12P LASTSCHEIDER 1000A, 3P, 1000VAC
Artikelnummer: 20097628
Artikelnummer fabrikant: 1SCA162925R1001
EAN Code: 6417019928678
ABB Componenten, OTHV, OTHV1000E12P, OTHV1000E12P LASTSCHEIDER 1000A, 3P, 1000VAC, 334,5, IP00, Boutklem, Zwart, Compleet apparaat in behuizing ingebouwd
De OTHV1000E12P Werkschakelaar is ontworpen voor het veilig schakelen en scheiden van driefase-voedingen in 800–1000 VAC toepassingen. Met 1000 A schakelvermogen, 3-polig ontwerp en frontbediening biedt hij betrouwbare isolatie in verdeelinrichtingen en machine-omgevingen. De uitvoering met bodemmontage maakt een compacte, nette inbouw mogelijk.As en hendel zijn inbegrepen, wat de montage versnelt en het aantal losse componenten minimaliseert. De robuuste constructie ondersteunt consistent schakelen onder zware bedrijfsomstandigheden, terwijl de duidelijke frontbediening voor voorspelbare, veilige handacties zorgt. Het 3-polige ontwerp dekt standaard driefase-circuits, waardoor de OTHV-variant een flexibele keuze is voor toepassingen binnen het 800–1000 VAC bereik en gericht op maximale bedrijfszekerheid met minimale stilstand.
| Breedte | 334,5 |
| Aantal polen | 3 |
| Hoogte | 372 |
| Diepte | 167 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.600 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Model | OTHV |
