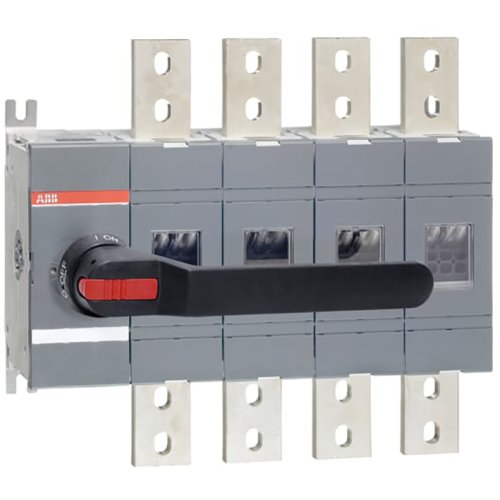

ABB Componenten OTHV1000E04P LASTSCHEIDER 1000A, 4P, 1000VAC
Artikelnummer: 20097626
Artikelnummer fabrikant: 1SCA162923R1001
EAN Code: 6417019928654
ABB Componenten, OTHV, OTHV1000E04P, OTHV1000E04P LASTSCHEIDER 1000A, 4P, 1000VAC, 414,5, IP00, Boutklem, Zwart, Compleet apparaat in behuizing ingebouwd
OTHV1000E04P uit de OTHV-serie is een 4-polige werkschakelaar voor het veilig schakelen en scheiden van AC‑vermogenskringen in toepassingen van 800 tot 1000 VAC. Ideaal voor hoofd- en noodschakelingen waar bedrijfszekerheid en duidelijke scheiding vereist zijn, met een nominale stroom van 1000 A.De frontbediende uitvoering met bodemmontage versnelt paneelbouw en inbedrijfstelling: as en hendel zijn standaard inbegrepen, waardoor aanvullende onderdelen overbodig zijn. De 4-polige configuratie ondersteunt betrouwbare all‑pole isolatie in driefasen‑systemen met nul. Het compacte basisontwerp bespaart ruimte in de kast en draagt bij aan een overzichtelijke opbouw. Resultaat: een complete, direct te monteren werkschakelaar die consistente prestaties levert in hoogspanningsomgevingen tot 1000 VAC.
| Breedte | 414,5 |
| Aantal polen | 4 |
| Hoogte | 372 |
| Diepte | 167 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.600 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Model | OTHV |
