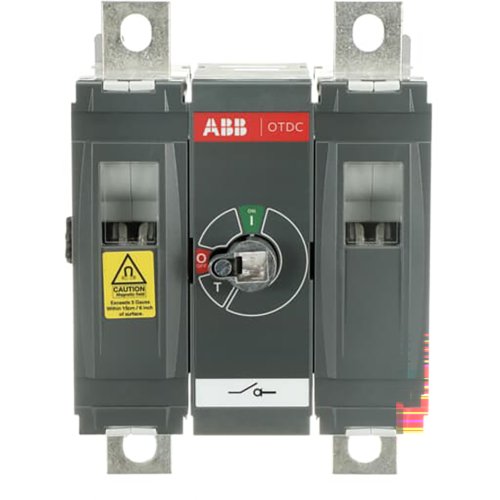

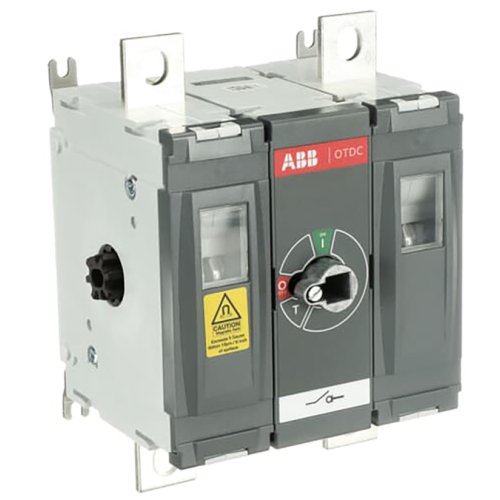

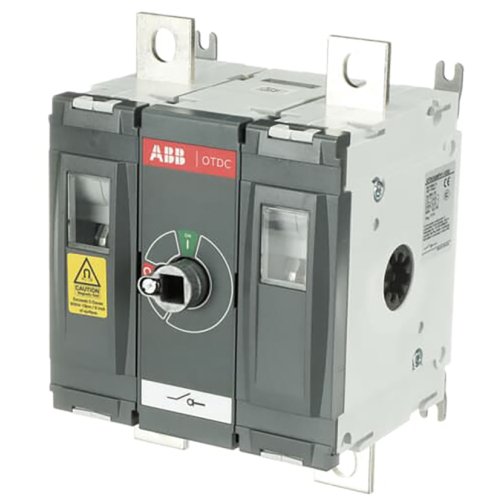

ABB Componenten OTDC630FV11-ESS DC-lastscheider
Artikelnummer: 20097420
Artikelnummer fabrikant: 1SCA158251R1001
EAN Code: 6417019873565
ABB Componenten, OTDC, OTDC630FV11-ESS, OTDC630FV11-ESS DC-lastscheider, Grijs, Deurkoppelingsdraaiaandrijving, 1500.000 - 1500.000, Zwart, Inbouwapparaat vaste inbouw techniek
De DC lastscheider OTDC630FV11-ESS uit de OTDC-serie is ontwikkeld voor energieopslagsystemen (ESS) waar betrouwbaar schakelen en veilig ontkoppelen van batterijstrings cruciaal is. Hij levert hoge prestaties, is duurzaam en vrijwel onderhoudsvrij, en laat zich snel en eenvoudig integreren in uiteenlopende opstellingen. Afhankelijk van de ESS‑architectuur kan hij in één of meerdere secties worden toegepast voor doeltreffende batterijbescherming.Deze 2‑polige DC lastscheider is geschikt tot 1500 Vdc en biedt een voorwaardelijke kortsluitstroom met zekeringen van 30 kA. Conformiteit met IEC 60947‑1 en ‑3 onderstreept de veiligheid en betrouwbaarheid. De compacte bouw en gebruiksvriendelijke montage besparen tijd in het veld, terwijl de flexibele inzetbaarheid de engineering vereenvoudigt en de beschikbaarheid van het systeem verhoogt.
| Breedte | 157,5 |
| Aantal polen | 2 |
| Hoogte | 211 |
| Diepte | 135 |
| Nom. (meet)stroom | 630 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1500.000 - 1500.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 630 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. (meet)spanning bij DC | 1500.000 - 1500.000 |
| Model | OTDC |
