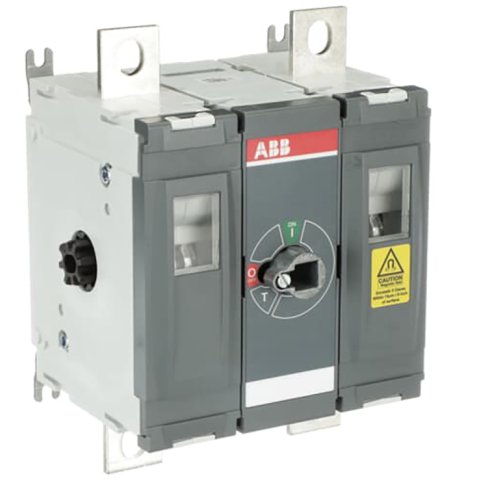

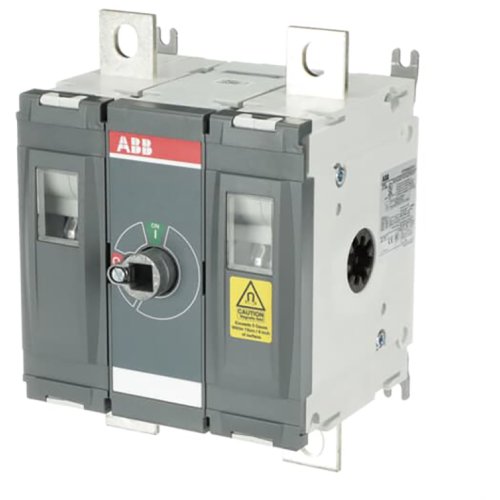

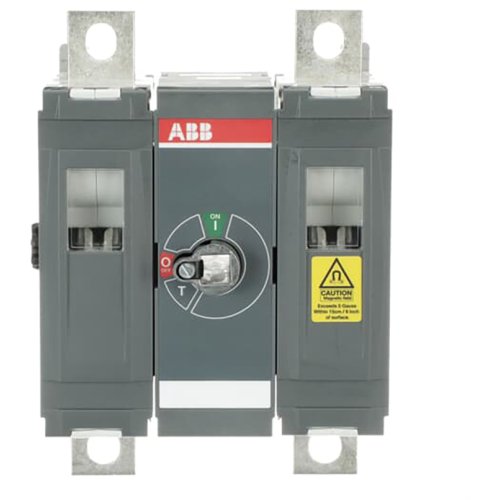

ABB Componenten OTDC600UFV11 PV-scheidingsschakelaar
Artikelnummer: 20097417
Artikelnummer fabrikant: 1SCA158239R1001
EAN Code: 6417019873442
ABB Componenten, OTDC, OTDC600UFV11, OTDC600UFV11 PV-scheidingsschakelaar, Grijs, Deurkoppelingsdraaiaandrijving, 1500.000 - 1500.000, Zwart, Inbouwapparaat vaste inbouw techniek
OTDC600UFV11 is een twee-polige DC lastscheider voor 1500V PV-toepassingen op utiliteitsschaal. Hij schakelt veilig een enkel PV-circuit af en ondersteunt systeemontwerpen in het 315–630 A bereik. Dankzij het compacte ontwerp (ca. 150 mm breed en 122 mm hoog) past hij moeiteloos in krappe behuizingen.De OTDC-serie verlaagt schakelverliezen tot wel 35% en is tot 30% kleiner dan conventionele oplossingen, wat direct ruimte bespaart in stringcombinerkasten en omvormers en de algehele systeemefficiëntie ondersteunt. De DC lastscheider is goedgekeurd volgens UL98B en IEC 60947-1/-3, voor betrouwbare isolatie en naleving wereldwijd. Een robuuste keuze voor moderne 1500V DC PV-systemen waar prestaties, veiligheid en inbouwgemak centraal staan.
| Breedte | 157,5 |
| Aantal polen | 2 |
| Hoogte | 211 |
| Diepte | 135 |
| Nom. (meet)stroom | 630 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1500.000 - 1500.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 630 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. (meet)spanning bij DC | 1500.000 - 1500.000 |
| Model | OTDC |
