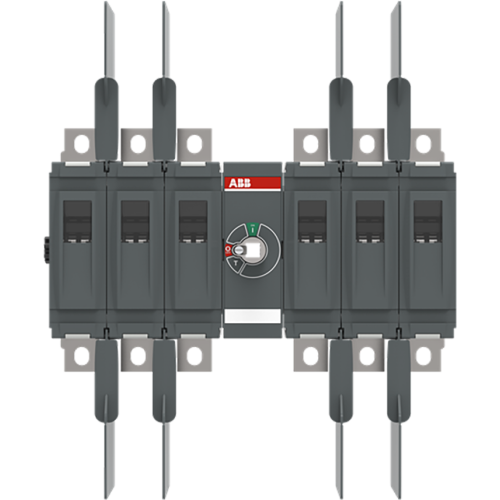

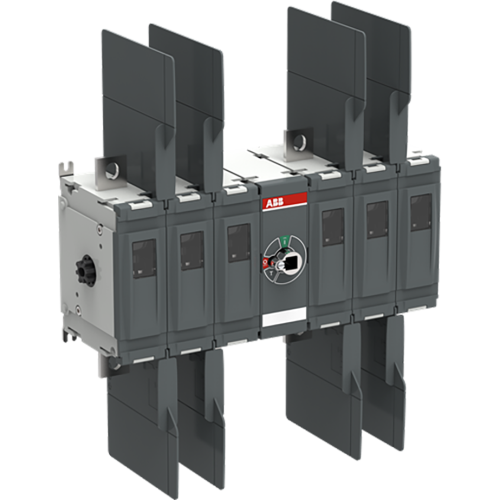

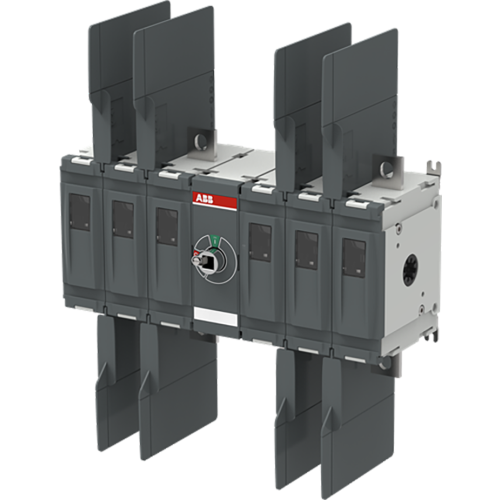

ABB Componenten OTDC400FV33 DC-lastscheider
Artikelnummer: 20097440
Artikelnummer fabrikant: 1SCA158847R1001
EAN Code: 6417019882031
ABB Componenten, OTDC, OTDC400FV33, OTDC400FV33 DC-lastscheider, Grijs, Deurkoppelingsdraaiaandrijving, 1500.000 - 1500.000, Zwart, Inbouwapparaat vaste inbouw techniek
OTDC400FV33 is een DC lastscheider uit de OTDC-serie voor 1500V PV-centrales op utiliteitsschaal. De zespolige uitvoering schakelt veilig en snel, met de mogelijkheid om een drievoudig PV-circuit te ontkoppelen. Geschikt voor toepassingen in het bereik van 315–500 A en goedgekeurd volgens IEC 60947-1 en -3.Het geoptimaliseerde ontwerp combineert een kleinere bouwvorm met hogere efficiëntie en prestaties. Het 1500V DC-concept minimaliseert schakelverliezen, wat de algehele systeemefficiëntie verbetert. Door het compacte formaat kunnen combiner boxes en omvormers kleiner worden uitgevoerd, wat ruimte bespaart en integratie versnelt. Een robuuste constructie en consistente schakelkwaliteit ondersteunen betrouwbare isolatie en onderhoudswerkzaamheden in veeleisende PV-omgevingen.
| Breedte | 353,5 |
| Aantal polen | 6 |
| Hoogte | 211 |
| Diepte | 135 |
| Nom. (meet)stroom | 400 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1500.000 - 1500.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 400 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 10 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 3 |
| Nom. (meet)spanning bij DC | 1500.000 - 1500.000 |
| Model | OTDC |
