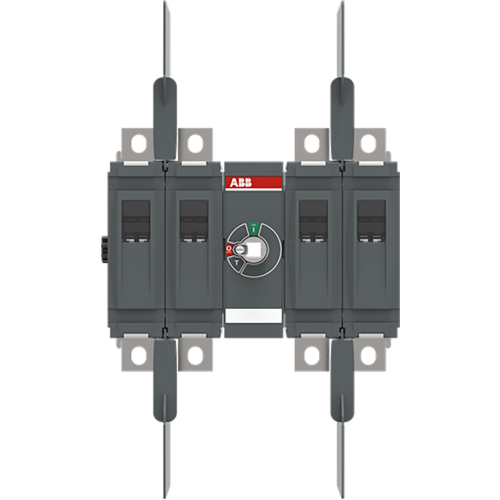

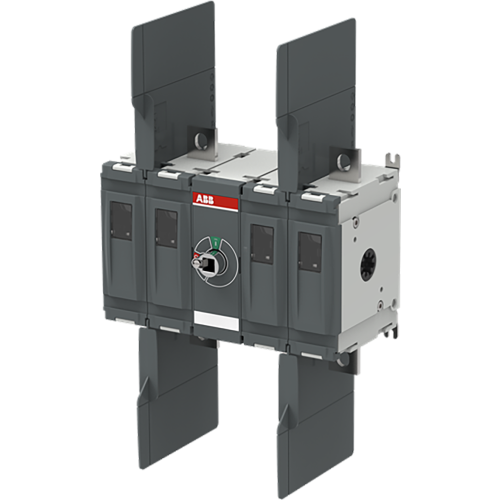

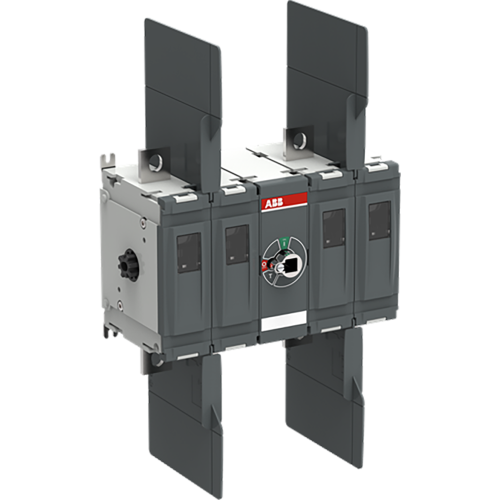

ABB Componenten OTDC400FV22 DC-lastscheider
Artikelnummer: 20097430
Artikelnummer fabrikant: 1SCA158299R1001
EAN Code: 6417019874043
ABB Componenten, OTDC, OTDC400FV22, OTDC400FV22 DC-lastscheider, Grijs, Deurkoppelingsdraaiaandrijving, 1500.000 - 1500.000, Zwart, Inbouwapparaat vaste inbouw techniek
OTDC400FV22 DC lastscheider uit de OTDC-serie is ontwikkeld voor 1500V DC zonne-energieoplossingen op utility-schaal. Deze vierpolige schakelaar schakelt veilig en betrouwbaar, met een ontwerp dat ruimte bespaart en de prestaties in combiner boxes en omvormers optimaliseert. Dankzij de compacte bouw kan de totale kastgrootte omlaag, terwijl de bedrijfsefficiëntie stijgt door lagere schakelverliezen.Dit type is geschikt voor het afschakelen van dubbele PV-circuits en is goedgekeurd volgens IEC 60947-1 en -3. De vierpolige 1500V DC‑configuratie verbetert de systeemefficiëntie en ondersteunt een snelle overstap naar 1500V‑architecturen. Met het OTDC400‑platform (bereik 315–630A) combineert het model optimale prestaties, veiligheid en een kleine footprint—ideaal wanneer betrouwbaarheid, energierendement en paneeldichtheid prioriteit hebben.
| Breedte | 255,5 |
| Aantal polen | 4 |
| Hoogte | 211 |
| Diepte | 135 |
| Nom. (meet)stroom | 400 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1500.000 - 1500.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 400 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 10 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 2 |
| Nom. (meet)spanning bij DC | 1500.000 - 1500.000 |
| Model | OTDC |
