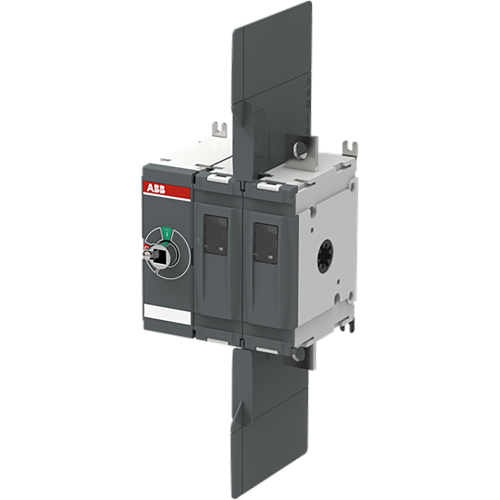

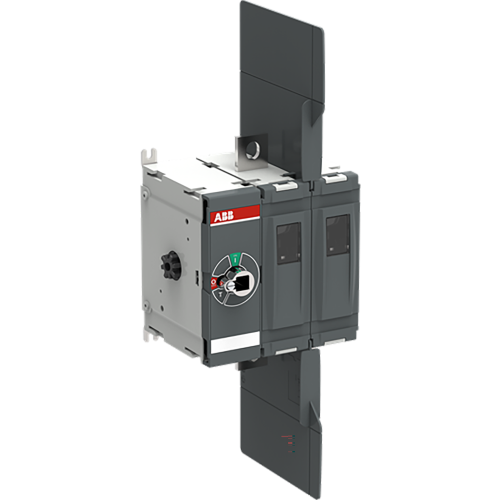

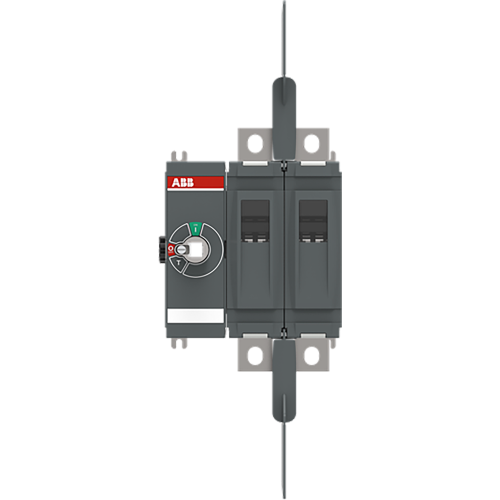

ABB Componenten OTDC320UF02 PV-scheidingsschakelaar
Artikelnummer: 20097396
Artikelnummer fabrikant: 1SCA158182R1001
EAN Code: 6417019872872
ABB Componenten, OTDC, OTDC320UF02, OTDC320UF02 PV-scheidingsschakelaar, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
OTDC320UF02 is een tweepolige DC lastscheider voor 1000 V PV-toepassingen op utility-schaal. Hij is ontworpen om één PV-circuit veilig te ontkoppelen in combiner boxes en omvormers, met een stroombereik van 315–630 A. Dankzij het compacte formaat van slechts 150 mm breed en 122 mm hoog past hij moeiteloos in krappe behuizingen.De geoptimaliseerde constructie verhoogt de efficiëntie en prestaties van het systeem en helpt de totale oplossing te verkleinen. Dit maakt kleinere combiner boxes en omvormers mogelijk, met minder materiaalgebruik en meer ontwerpvrijheid. De uitvoering uit de OTDC-serie is goedgekeurd volgens UL98B en IEC 60947-1/-3, wat een betrouwbare scheiding en veilige werking onder zware PV-omstandigheden waarborgt. Perfect waar compacte bouw, hoge vermogens en zekerheid samenkomen.
| Breedte | 156,5 |
| Aantal polen | 2 |
| Hoogte | 211 |
| Diepte | 135 |
| Nom. (meet)stroom | 400 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 400 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
