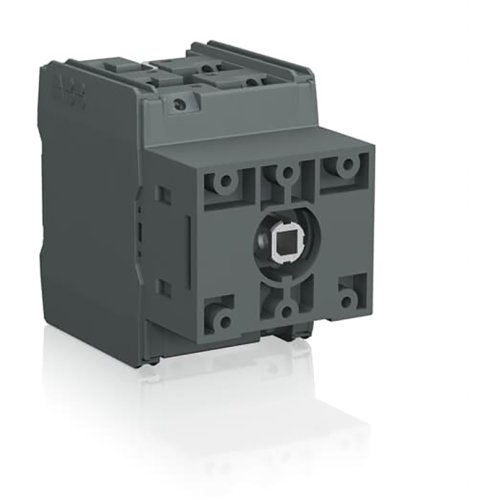

ABB Componenten OTDC25UST4 PV-scheidingsschakelaar
Artikelnummer: 20097033
Artikelnummer fabrikant: 1SCA134579R1001
EAN Code: 6417019633619
ABB Componenten, OTDC, OTDC25UST4, OTDC25UST4 PV-scheidingsschakelaar, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
OTDC25UST4 DC lastscheider uit de OTDC-serie is ontworpen voor het veilig schakelen en scheiden van DC-kringen in PV-toepassingen. Ideaal voor string- en subarray-disconnects met dubbele kring, met prestaties volgens UL 600 VDC 25 A en IEC 660 VDC 25 A of 1000 VDC 16 A. De US single‑wire break sluit aan op Noord-Amerikaanse bedradingseisen en zorgt voor betrouwbare onderbreking bij onderhoud of noodsituaties.Deurmontage ondersteunt een nette paneelopbouw, terwijl de meegeleverde terminal bolt kit de bedrading versnelt en consistentie waarborgt. Hendel en as worden apart geselecteerd voor maximale flexibiliteit in kastontwerp en bediening. De dubbele kring bespaart ruimte door twee strings in één compacte lastscheider te combineren. Conformiteit met UL en IEC vereenvoudigt acceptatie in internationale projecten en vermindert engineering- en keuringsrisico’s.
| Breedte | 54,5 |
| Aantal polen | 4 |
| Hoogte | 74 |
| Diepte | 87 |
| Nom. (meet)stroom | 40 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 40 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Vloermontage | Nee |
| Aantal schakelaars | 2 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
