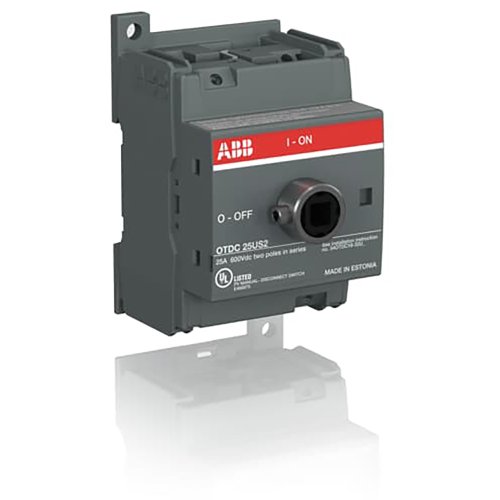

ABB Componenten OTDC25US2 PV-scheidingsschakelaar
Artikelnummer: 20097026
Artikelnummer fabrikant: 1SCA134378R1001
EAN Code: 6417019631790
ABB Componenten, OTDC, OTDC25US2, OTDC25US2 PV-scheidingsschakelaar, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
De OTDC25US2 DC lastscheider uit de OTDC-serie is ontworpen voor het veilig en snel loskoppelen van PV‑strings en andere DC‑circuits. Hij biedt betrouwbare scheiding bij onderhoud en storingen, met een compacte bouwvorm die moeiteloos in schakelkasten past.De uitvoering met bodemm ontage versnelt paneelbouw, terwijl de meegeleverde klemmenboutenset directe bedrading mogelijk maakt. De US single‑wire break ondersteunt toepassingen conform Amerikaanse PV‑eisen. De schakelaar dekt één DC‑kring en is gecertificeerd voor UL 600 VDC 25 A en IEC 660 VDC 25 A, plus IEC 1000 VDC 16 A – voor brede inzetbaarheid. Hendel en as worden apart gekozen voor de juiste deurkoppeling en inbouwdiepte. Resultaat: consistente schakeling onder belasting, minder stilstand en een toekomstvaste oplossing voor DC‑veiligheid.
| Breedte | 54,5 |
| Aantal polen | 2 |
| Hoogte | 89 |
| Diepte | 64 |
| Nom. (meet)stroom | 40 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 40 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
