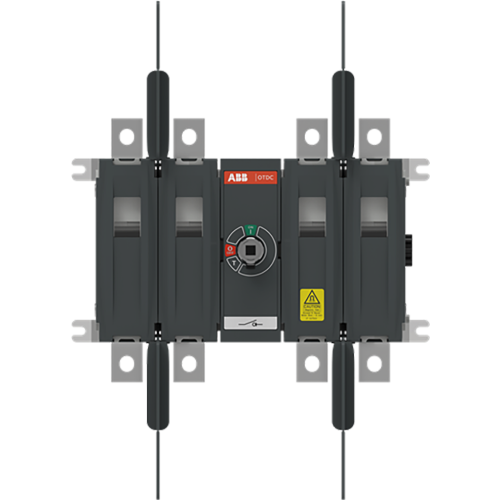

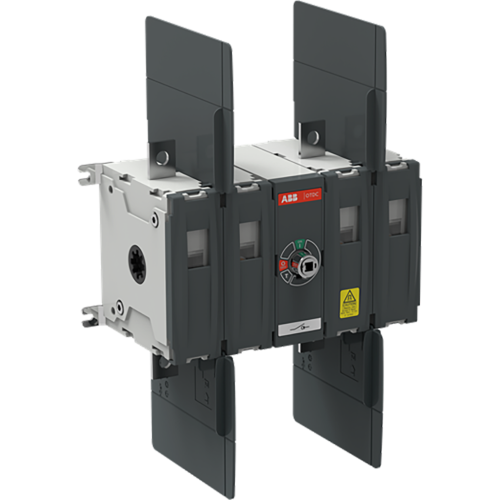

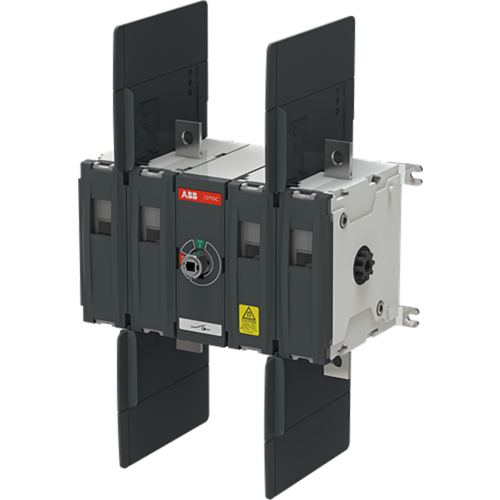

ABB Componenten OTDC200GV22 DC-lastscheider
Artikelnummer: 20097527
Artikelnummer fabrikant: 1SCA161989R1001
EAN Code: 6417019920764
ABB Componenten, OTDC, OTDC200GV22, OTDC200GV22 DC-lastscheider, Grijs, Deurkoppelingsdraaiaandrijving, 1500.000 - 1500.000, Zwart, Inbouwapparaat vaste inbouw techniek
De OTDC200GV22 DC lastscheider uit de OTDC-serie is ontworpen voor het veilig schakelen en scheiden van DC-belastingen in toepassingen zoals PV-velden, energieopslag en DC-verdelers. Als vierpolige schakelaar bedient hij twee circuits met één hendel, wat de bediening vereenvoudigt en paneelruimte bespaart.Het geoptimaliseerde ontwerp combineert een compacte bouw met verhoogde efficiëntie en prestaties, waardoor hij klaar is voor de snelle adoptie van 1500 V DC-oplossingen. Dankzij de duidelijke aan/uit-positie en betrouwbare lastscheiding biedt hij zekerheid bij onderhoud en service. Minder componenten en een efficiëntere indeling dragen bij aan snellere paneelbouw en lagere Total Cost of Ownership, terwijl de robuuste constructie zorgt voor consistente prestaties in veeleisende omgevingen.
| Breedte | 224 |
| Aantal polen | 4 |
| Hoogte | 165 |
| Diepte | 120 |
| Nom. (meet)stroom | 200 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1500.000 - 1500.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 200 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Vloermontage | Nee |
| Aantal schakelaars | 2 |
| Nom. (meet)spanning bij DC | 1500.000 - 1500.000 |
| Model | OTDC |
