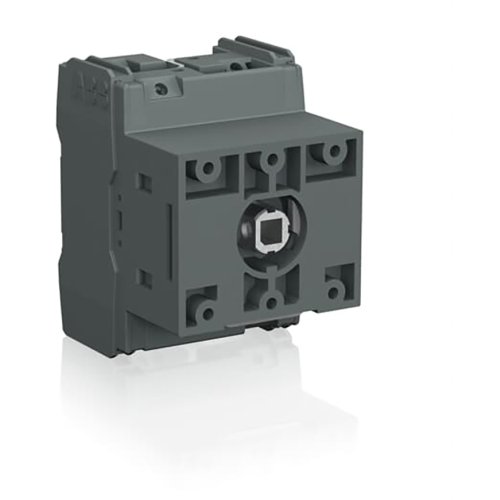

ABB Componenten OTDC16UT2 PV-scheidingsschakelaar
Artikelnummer: 20097028
Artikelnummer fabrikant: 1SCA134387R1001
EAN Code: 6417019631851
ABB Componenten, OTDC, OTDC16UT2, OTDC16UT2 PV-scheidingsschakelaar, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
OTDC16UT2 is een DC lastscheider voor PV-toepassingen, ontworpen voor het veilig onderbreken en isoleren van gelijkstroomstring(s) in schakelkasten en omvormeromgevingen. Hij biedt betrouwbare scheiding bij onderhoud en storingen en past naadloos binnen de OTDC-serie voor compacte, overzichtelijke paneelbouw.Deurmontage zorgt voor een nette frontbediening; Hendel en As worden apart gekozen voor maximale flexibiliteit in paneellayout. Een klemmenboutenset is inbegrepen om montage te versnellen. De prestaties zijn afgestemd op PV-strings: UL 600 VDC 16 A enkelvoudig circuit, IEC 660 VDC 16 A en IEC 1000 VDC 10 A. Dit levert veilige uitschakeling, consistente prestaties en eenvoudige integratie in DC-systemen, met de robuustheid die nodig is voor langdurige inzet in zonnestroominstallaties.
| Breedte | 54,5 |
| Aantal polen | 2 |
| Hoogte | 54,8 |
| Diepte | 64 |
| Nom. (meet)stroom | 32 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 32 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
