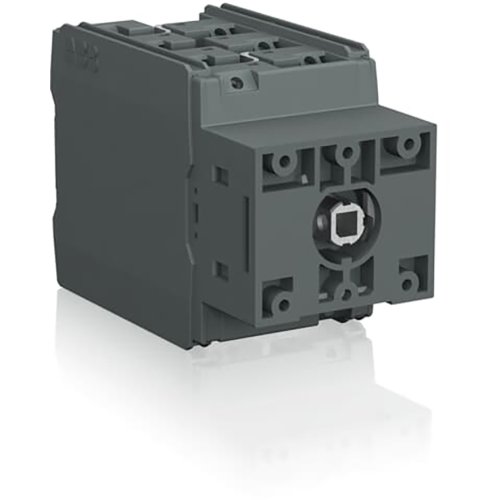

ABB Componenten OTDC16UST6 PV-scheidingsschakelaar
Artikelnummer: 20097037
Artikelnummer fabrikant: 1SCA134583R1001
EAN Code: 6417019633657
ABB Componenten, OTDC, OTDC16UST6, OTDC16UST6 PV-scheidingsschakelaar, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
OTDC16UST6 DC lastscheider uit de OTDC-serie is ontworpen voor het veilig scheiden en isoleren van PV-stringcircuits tijdens onderhoud en nooduitschakeling. Dankzij deurmontage past hij naadloos in schakelkasten, met betrouwbare prestaties bij hoge DC- spanningen in zonne-energiesystemen.De aansluitboutenset is inbegrepen voor snelle, nette bedrading. Hendel en as worden apart besteld, waardoor de bedieningsconfiguratie flexibel kan worden afgestemd op de toepassing. Ondersteunt een US single-wire break en biedt drievoudige circuits: UL tot 600 VDC/16 A en IEC tot 1000 VDC/10 A. Dit levert veilige lastscheiding, compacte inbouw en duidelijke compliance met internationale normen. Een robuuste keuze om PV-strings selectief te ontkoppelen, stilstand te beperken en servicewerkzaamheden veiliger en efficiënter te maken.
| Breedte | 54,5 |
| Aantal polen | 6 |
| Hoogte | 74 |
| Diepte | 110 |
| Nom. (meet)stroom | 32 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 32 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Vloermontage | Nee |
| Aantal schakelaars | 3 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
