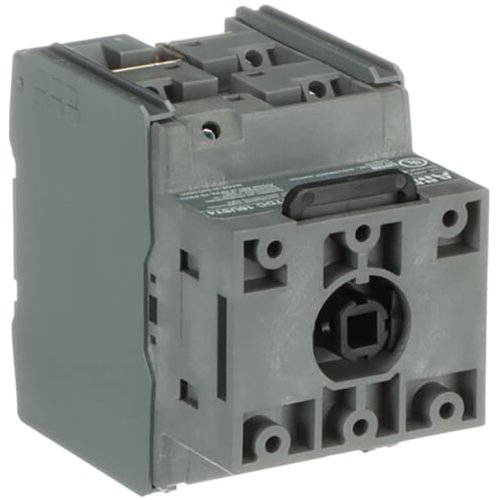

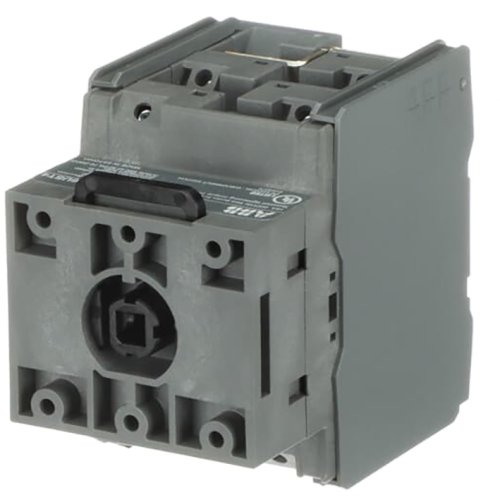

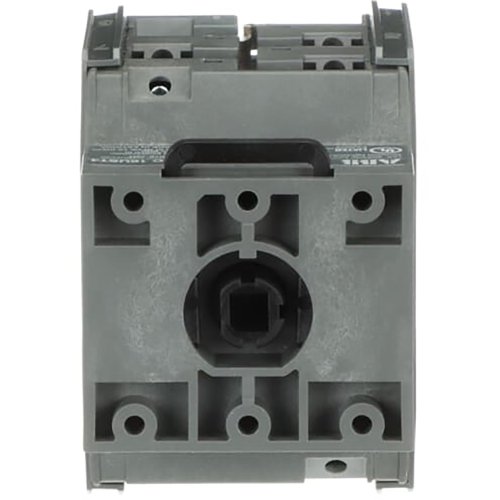

ABB Componenten OTDC16UST4 PV-scheidingsschakelaar
Artikelnummer: 20097036
Artikelnummer fabrikant: 1SCA134582R1001
EAN Code: 6417019633640
ABB Componenten, OTDC, OTDC16UST4, OTDC16UST4 PV-scheidingsschakelaar, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
De OTDC16UST4 DC lastscheider uit de OTDC-serie is ontwikkeld voor het veilig onderbreken en isoleren van DC-stromen in PV-toepassingen. Dankzij deurmontage past hij strak in panelen en kasten, terwijl de dubbele kring een betrouwbare scheiding van strings mogelijk maakt. De constructie biedt snelle, duidelijke uitschakeling en verhoogt de veiligheid tijdens service en onderhoud.Praktische details versnellen de montage: een terminal bolt kit is inbegrepen; hendel en as worden separaat besteld voor maximale configuratieflexibiliteit. Geschikt voor US single-wire break en gecertificeerd volgens UL 600 VDC 16 A (dubbele kring) en IEC tot 1000 VDC, levert hij consistente prestaties in uiteenlopende omgevingen. Compact, robuust en klaar voor efficiënte PV-schakeling en isolatie.
| Breedte | 54,5 |
| Aantal polen | 4 |
| Hoogte | 74 |
| Diepte | 87 |
| Nom. (meet)stroom | 32 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 32 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Vloermontage | Nee |
| Aantal schakelaars | 2 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
