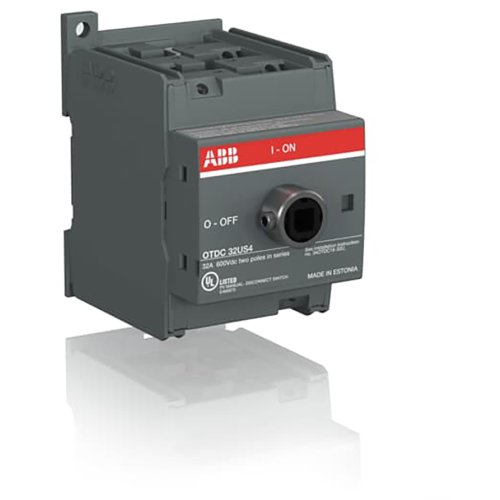

ABB Componenten OTDC16US4 PV-scheidingsschakelaar
Artikelnummer: 20097022
Artikelnummer fabrikant: 1SCA134373R1001
EAN Code: 6417019631752
ABB Componenten, OTDC, OTDC16US4, OTDC16US4 PV-scheidingsschakelaar, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
De OTDC16US4 DC lastscheider uit de OTDC-serie is ontworpen voor het veilig schakelen en scheiden van PV‑strings en andere gelijkstroombelastingen. Dankzij bodemmontage past hij netjes in paneel- en kasttoepassingen en biedt hij betrouwbare uitschakeling voor onderhoud en noodstop, ook bij hogere gelijkspanningen.Belangrijke pluspunten: een US single‑wire break uitvoering met tweevoudig circuit voor efficiënte lastscheiding. Gecertificeerde prestaties met UL 600 VDC 16 A en IEC 660 VDC 16 A, en tot 1000 VDC 10 A volgens IEC. De meegeleverde terminal bolt kit versnelt de montage, terwijl hendel en as apart te bestellen zijn voor maximale flexibiliteit in bediening en deurkoppeling. Het compacte ontwerp minimaliseert ruimtegebruik, levert consistente prestaties en helpt stilstand te beperken in DC‑installaties.
| Breedte | 54,5 |
| Aantal polen | 4 |
| Hoogte | 89 |
| Diepte | 87 |
| Nom. (meet)stroom | 32 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 32 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Vloermontage | Nee |
| Aantal schakelaars | 2 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
