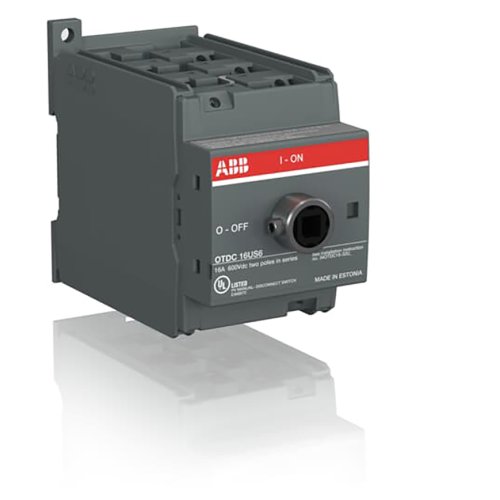

ABB Componenten OTDC16U6 PV-scheidingsschakelaar
Artikelnummer: 20097020
Artikelnummer fabrikant: 1SCA134371R1001
EAN Code: 6417019631738
ABB Componenten, OTDC, OTDC16U6, OTDC16U6 PV-scheidingsschakelaar, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
OTDC16U6 is een DC lastscheider uit de OTDC‑serie, ontworpen voor PV‑toepassingen waar veilige en betrouwbare DC‑scheiding vereist is. Ideaal voor het ontkoppelen van strings bij onderhoud en noodstop, met drievoudige kring en conformiteit tot UL 600 VDC 16 A en IEC 1000 VDC 10 A. Dit ondersteunt een zekere scheiding onder belasting en verkleint risico’s tijdens servicewerkzaamheden.De uitvoering met bodemmontage versnelt de installatie, terwijl de meegeleverde terminal‑boutenset direct aansluiten vereenvoudigt. Hendel en as worden apart besteld, zodat de bediening flexibel kan worden afgestemd op paneel- of deurmontage. De compacte bouw bespaart ruimte in de kast en past naadloos binnen OTDC‑toepassingen, voor een consistente, onderhoudsvriendelijke DC‑oplossing met duidelijke, betrouwbare schakelstatus.
| Breedte | 54,5 |
| Aantal polen | 6 |
| Hoogte | 54,8 |
| Diepte | 109,5 |
| Nom. (meet)stroom | 32 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 32 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Vloermontage | Nee |
| Aantal schakelaars | 3 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
