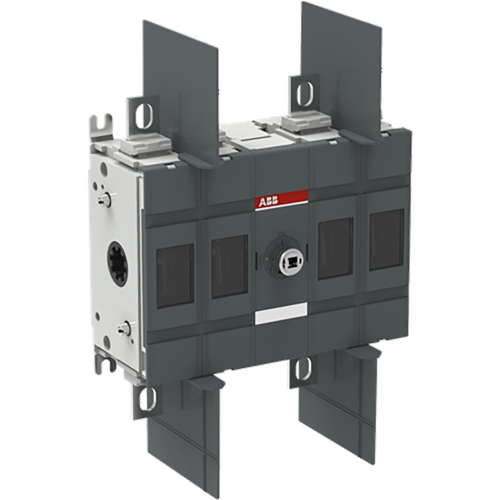

ABB Componenten OTDC100U22 PV-scheidingsschakelaar
Artikelnummer: 20096964
Artikelnummer fabrikant: 1SCA126180R1001
EAN Code: 6417019561608
ABB Componenten, OTDC, OTDC100U22, OTDC100U22 PV-scheidingsschakelaar, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
OTDC100U22 DC lastscheider voor PV-toepassingen. Ontworpen om DC-stromen veilig te scheiden en circuits betrouwbaar te onderbreken in zonne-energiesystemen. Ideaal voor string- en veldkasten waar veiligheid, continuïteit en duidelijke scheiding onder belasting essentieel zijn.Deze uitvoering levert vertrouwen met UL 1000 VDC 100 A en IEC 1000 VDC 160 A, waardoor een brede inzet mogelijk is. Bodemmontage maakt integratie in panelen eenvoudig en stevig. Een klem-boutenset voor de aansluitingen is inbegrepen om montagetijd te verkorten en een degelijke verbinding te borgen. De Hendel en As worden bewust apart besteld, zodat de configuratie exact op de toepassing kan worden afgestemd. Onderdeel van de OTDC-serie, bekend om compacte bouw en consistente prestaties in veeleisende DC-omgevingen.
| Breedte | 185,4 |
| Aantal polen | 4 |
| Hoogte | 262 |
| Diepte | 90,5 |
| Nom. (meet)stroom | 160 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 160 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Vloermontage | Nee |
| Aantal schakelaars | 2 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
