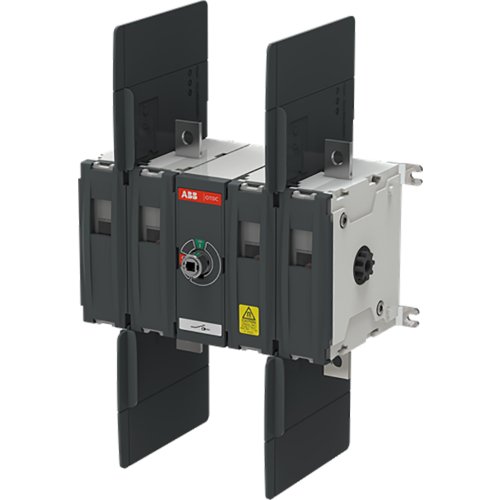

ABB Componenten OTDC100GV22 Lastscheider, 1500VDC, 100A
Artikelnummer: 20097517
Artikelnummer fabrikant: 1SCA161976R1001
EAN Code: 6417019920634
ABB Componenten, OTDC, OTDC100GV22, OTDC100GV22 Lastscheider, 1500VDC, 100A, Grijs, Deurkoppelingsdraaiaandrijving, 1500.000 - 1500.000, Zwart, Inbouwapparaat vaste inbouw techniek
OTDC100GV22 is een DC lastscheider voor 1500 V DC en 100 A, ontworpen om twee circuits met één schakelbeweging te bedienen. Het vierpolige ontwerp maakt veilig schakelen en volledig scheiden van DC‑kringen mogelijk in toepassingen zoals PV-velden, energieopslag en DC-verdelers.Het geoptimaliseerde ontwerp uit de OTDC-serie combineert een kleinere inbouwmaat met hogere efficiëntie en prestaties, ideaal bij de snelle overstap naar 1500 V‑oplossingen. Eén hendel bedient twee circuits, wat ruimte, componenten en bekabeling bespaart. De duidelijke schakelpositie en betrouwbare scheiding zorgen voor veiligheid tijdens onderhoud. Dankzij het compacte formaat en de doordachte bouw laat de schakelaar zich eenvoudig integreren in nieuwe of bestaande panelen, terwijl de robuuste constructie consistente prestaties levert onder hoge DC‑belastingen.
| Breedte | 224 |
| Aantal polen | 4 |
| Hoogte | 165 |
| Diepte | 120 |
| Nom. (meet)stroom | 100 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1500.000 - 1500.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 100 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Vloermontage | Nee |
| Aantal schakelaars | 2 |
| Nom. (meet)spanning bij DC | 1500.000 - 1500.000 |
| Model | OTDC |
