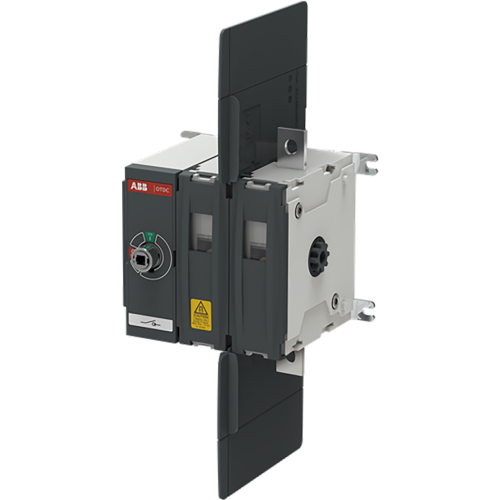

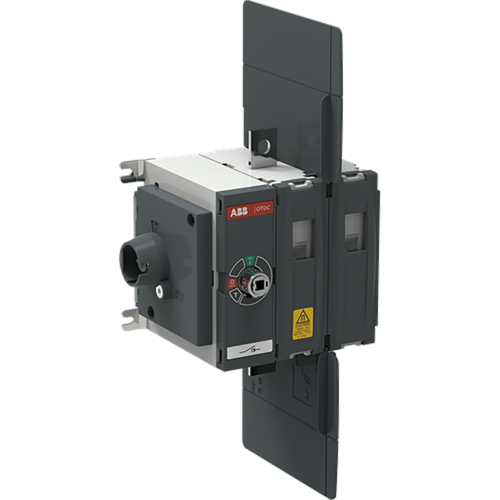

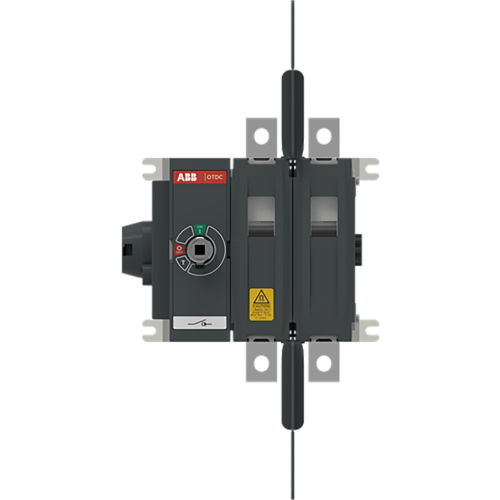

ABB Componenten OTDC100GV02S DC-lastscheider
Artikelnummer: 20097515
Artikelnummer fabrikant: 1SCA161974R1001
EAN Code: 6417019920610
ABB Componenten, OTDC, OTDC100GV02S, OTDC100GV02S DC-lastscheider, Grijs, Deurkoppelingsdraaiaandrijving, 1500.000 - 1500.000, Zwart, Inbouwapparaat vaste inbouw techniek
OTDC100GV02S DC lastscheider uit de OTDC‑serie schakelt en isoleert DC‑circuits tot 1500 V binnen het 100–250 A bereik. De tweepolige, zijdelings bediende uitvoering maakt veilig onderbreken mogelijk in onder andere PV‑strings, omvormer- en batterijsystemen, en past naadloos in compacte schakelkasten.Het nieuwe ontwerp combineert een kleiner formaat met hogere efficiëntie en prestaties, waardoor waardevolle paneelruimte vrijkomt en het systeemrendement wordt verbeterd. De zijdelingse hendel biedt ergonomische, directe bediening en ondersteunt snelle, duidelijke schakelmomenten. Dankzij het geoptimaliseerde ontwerp helpt OTDC100GV02S bij een vlotte overstap naar 1500 V DC‑oplossingen, met betrouwbare scheiding onder belasting en eenvoudige integratie in moderne DC‑architecturen.
| Breedte | 161 |
| Aantal polen | 2 |
| Hoogte | 165 |
| Diepte | 120 |
| Nom. (meet)stroom | 100 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1500.000 - 1500.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 100 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. (meet)spanning bij DC | 1500.000 - 1500.000 |
| Model | OTDC |
