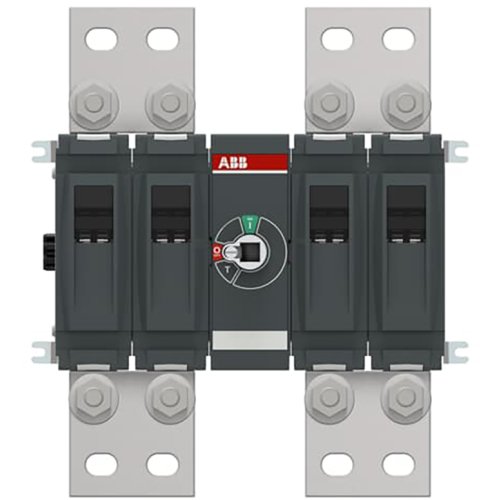

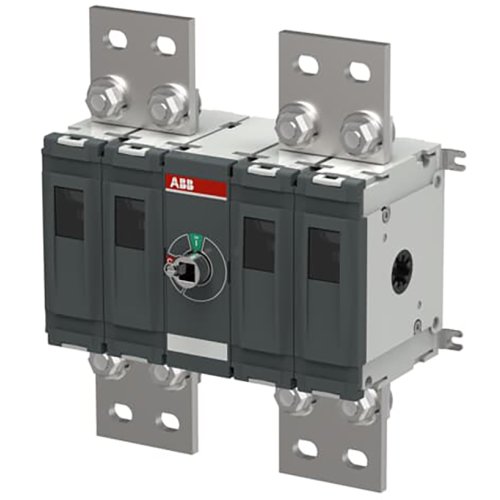

ABB Componenten OTDC1000FV22-ESS DC-lastscheider
Artikelnummer: 20097481
Artikelnummer fabrikant: 1SCA161289R1001
EAN Code: 6417019913919
ABB Componenten, OTDC, OTDC1000FV22-ESS, OTDC1000FV22-ESS DC-lastscheider, Grijs, Deurkoppelingsdraaiaandrijving, 1500.000 - 1500.000, Zwart, Inbouwapparaat vaste inbouw techniek
OTDC1000FV22-ESS DC-lastscheider uit de OTDC-serie is ontwikkeld voor betrouwbaar schakelen in ESS-toepassingen waar hoge prestaties vereist zijn. Ideaal voor batterijbeveiliging en flexibel inzetbaar in één of meerdere secties van de totale installatie. Dankzij het robuuste ontwerp is hij duurzaam en vrijwel onderhoudsvrij, terwijl de compacte bouw zorgt voor snelle, foutloze montage in uiteenlopende opstellingen.Belangrijke pluspunten: 4-polige uitvoering voor 1500 Vdc en een voorwaardelijke kortsluitstroom met zekeringen van 30 kA. Conform IEC 60947-1 en -3 voor bewezen veiligheid en compliance. De DC-lastscheider biedt consistente prestaties, duidelijke scheiding en voorspelbaar schakelen, wat stilstand minimaliseert en de levensduur van het systeem ondersteunt. Een toekomstbestendige keuze voor betrouwbare energieopslaginstallaties.
| Breedte | 196,2 |
| Aantal polen | 4 |
| Hoogte | 211 |
| Diepte | 148 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1500.000 - 1500.000 V |
| Kleur behuizing | Grijs |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. (meet)spanning bij DC | 1500.000 - 1500.000 |
| Model | OTDC |
