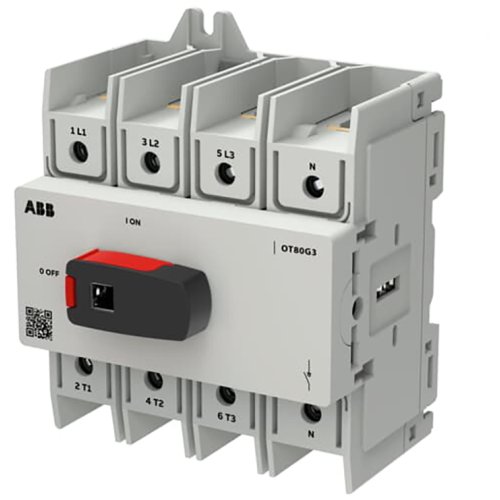

ABB Componenten OT80G3-4BSN2 LASTSCHEIDER
Artikelnummer: 20097590
Artikelnummer fabrikant: 1SCA162572R1001
EAN Code: 6417019926070
ABB Componenten, OT Plus, OT80G3-4BSN2, OT80G3-4BSN2 LASTSCHEIDER, 95,5, 74,6, IP20, Schroefaansluiting, Zwart, Compleet apparaat in behuizing ingebouwd
OT80G3-4BSN2 uit de OT Plus serie is een 4-polige, frontbediende werkschakelaar voor het veilig schakelen en isoleren van stroomkringen in besturings- en verdeelinrichtingen. Dankzij bodemmontage en DIN-rail montage past hij naadloos in panelen met een 45 mm DIN-uitsparing, waardoor hij breed inzetbaar is in compacte kasten.De ingebouwde schroefklemmen versnellen de bekabeling en zorgen voor een betrouwbare aansluiting. De direct gemonteerde draaiknop-hendel is met een hangslot vergrendelbaar voor extra veiligheid tijdens onderhoud. Voor maximale flexibiliteit kan een as worden gemonteerd voor uitwendige bediening. Dit maakt de OT80G3-4BSN2 tot een robuuste, eenvoudig te integreren oplossing die tijd bespaart bij montage, duidelijke bediening biedt en de bedrijfszekerheid van installaties verhoogt.
| Breedte | 95,5 |
| Aantal polen | 4 |
| Hoogte | 123 |
| Diepte | 74,6 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 800.000 - 800.000 V |
| Nom. continustroom Iu | 80 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Max. nom. bedrijfsspanning Ue bij AC | 800 V |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 80 A |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | OT Plus |
